विभिन्न पीसीबी मल्टीलेयर के लिए लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधान

फोटोलिथोग्राफी प्रक्रिया

लेजर डायरेक्ट इमेजिंग पीसीबी फोटोलिथोग्राफी प्रक्रिया का विकास है।एलडीआई फोटो टूल को नहीं अपनाता है, लेकिन सीधे फोटोरेसिस्ट फिल्म पर गेरबर फाइल के पैटर्न को उजागर करता है।यह यूवी फोटोरेसिस्ट रैस्टर तरीके से लेमिनेट में वृद्धि में यूवी लेजर बीम के लिए चुनिंदा रूप से उजागर होता है।बनाई गई छवि की तुलना कंप्यूटर स्क्रीन पर छवि से की जा सकती है, जो स्क्रीन पर कई पंक्तियों से बनती है।फोटोलिथोग्राफी के समान, एलडीआई एक फोटो-प्रतिरोध को अपनाता है, हालांकि प्रतिरोध विशेष रूप से लेजर प्रिंटिंग के लिए बनाया गया है क्योंकि एलडीआई प्रतिरोध पारंपरिक फोटो-प्रतिरोध की तुलना में तेजी से काम करता है।एलडीआई प्रतिरोध सूखी फिल्म और तरल विकल्पों में आता है जिसमें फोटोलिथोग्राफी में उपयोग किए जाने वाले प्रतिरोधी अनुप्रयोग विधियों के समान होते हैं।

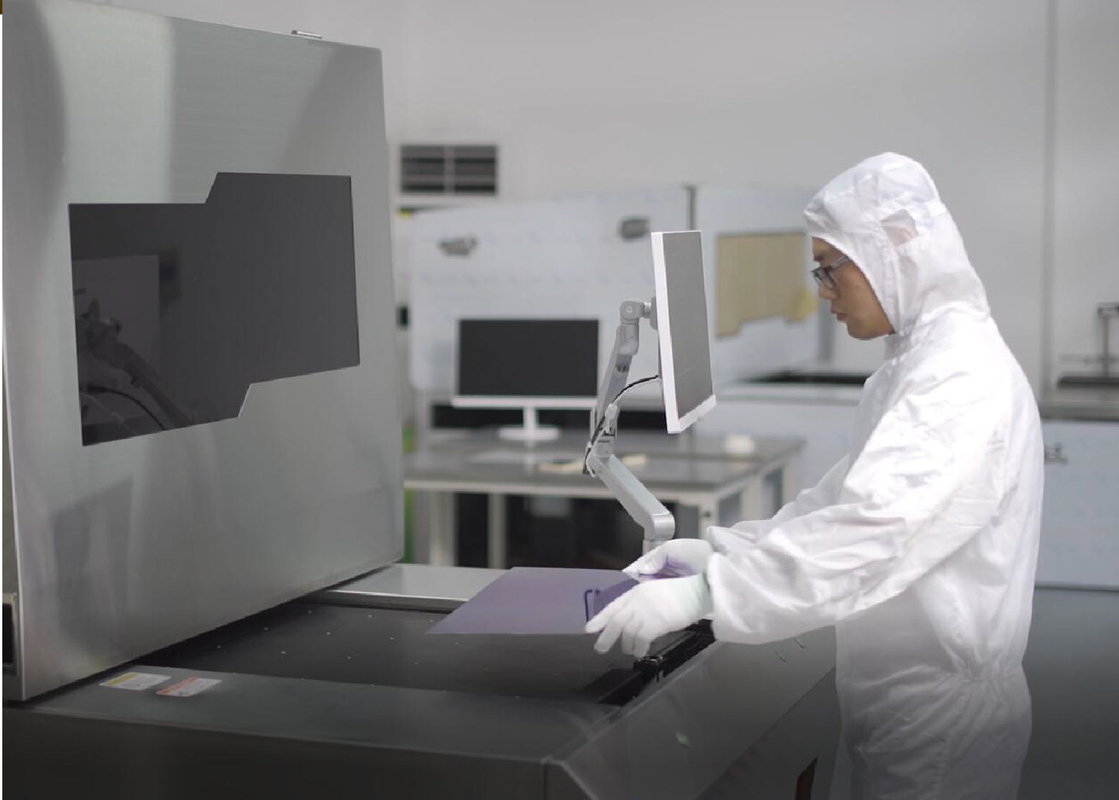

पीसीबी लेजर डायरेक्ट इमेजिंग (LDI)
सर्किट बोर्ड बनाते समय, सर्किट के निशान को इमेजिंग प्रक्रिया के द्वारा परिभाषित किया जाता है।लेज़र डायरेक्ट इमेजिंग (एलडीआई) एक अत्यधिक केंद्रित लेजर बीम के साथ सीधे निशान को उजागर करता है, जो कि एनसी नियंत्रित होता है, एक फोटो टूल से गुजरने वाली बाढ़ की रोशनी के बजाय, एक लेजर बीम डिजिटल रूप से छवि बनाएगा।

लेजर डायरेक्ट इमेजिंग (एलडीआई) कैसे काम करता है?
लेज़र डायरेक्ट इमेजिंग को फोटो-सेंसिटिव सतह के साथ एक पीसीबी की आवश्यकता होती है जो कंप्यूटर नियंत्रित लेज़र के नीचे स्थित हो।और फिर कंप्यूटर लेजर की रोशनी से बोर्ड पर छवि बना रहा है।एक कंप्यूटर बोर्ड की सतह को एक रेखापुंज छवि में स्कैन करता है, रेखापुंज छवि को पहले से लोड सीएडी या सीएएम डिज़ाइन फ़ाइल से मिलाता है जिसमें बोर्ड के लिए आवश्यक आवश्यक छवि के विनिर्देश शामिल होते हैं, लेजर का उपयोग सीधे बोर्ड पर छवि बनाने के लिए किया जाता है .

हमारे बारे में
हम विभिन्न पीसीबी लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधानों के एक अभिनव आपूर्तिकर्ता हैं।हमारा सिस्टम उत्पाद पोर्टफोलियो उच्च-मिश्रण और उभरते पीसीबी आला अनुप्रयोगों के लिए एलडीआई सिस्टम कॉन्फ़िगरेशन से लेकर बड़े पैमाने पर उत्पादन वातावरण के लिए पूरी तरह से स्वचालित एलडीआई सिस्टम समाधान तक है।
