विभिन्न पीसीबी मल्टीलेयर के लिए लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधान

पारंपरिक फोटोलिथोग्राफी इमेजिंग प्रक्रिया में पीसीबी पर छवि उत्पन्न करने के लिए उपयोग किए जाने वाले फोटो टूल को बनाने के लिए कई चरणों की आवश्यकता होती है।इसने पिछले कुछ वर्षों में पीसीबी फैब्रिकेटरों के लिए एक संख्या या चुनौतियाँ उत्पन्न की हैं।एलडीआई कई फायदे प्रदान करता है:

• गुणवत्ता: अतीत में फोटो फिल्म के मुद्दों के परिणामस्वरूप तापमान या आर्द्रता में उतार-चढ़ाव के लिए अंतर्निहित संवेदनशीलता के कारण अपूर्ण छवियां हुई हैं।लेजर इमेजिंग का परिणाम बहुत अधिक सटीक और सुसंगत इमेजिंग में होता है, और फिल्म से संबंधित किसी भी दोष को समाप्त करता है।
• लेजर इमेजिंग सटीक स्थिति और बेहतर रिज़ॉल्यूशन प्रदान करता है।छवि ट्रेस चौड़ाई, रिक्त स्थान और संरेखण अधिक सटीक हैं।
• फोटो पद्धति के लिए बोर्डों को छवियों का सबसे सटीक हस्तांतरण प्रदान करने के लिए तापमान- और आर्द्रता-नियंत्रित वातावरण की आवश्यकता होती है।एलडीआई परिणामी छवियों पर पर्यावरण के प्रभाव को कम करता है, और फोटो प्रोसेसिंग तकनीकों के साथ निहित प्रकाश प्रतिबिंब के प्रभाव को हटा देता है।

एचडीआई बोर्ड उत्पादन में उपयोग करने के लिए, एलडीआई प्रणाली में निम्नलिखित क्षमताएं होनी चाहिए:

• कम से कम 0.075 मिमी (4mil) और संभव से नीचे की महीन रेखाओं और रिक्त स्थान का उच्च गुणवत्ता वाला एक्सपोज़र।
• उच्च स्थलाकृति डिजाइन के लिए इमेजिंग गुणवत्ता सुनिश्चित करने के लिए फोकस की अच्छी गहराई।यह विशेष रूप से बाहरी परतों के समान जोखिम के लिए आवश्यक है औरअनुक्रमिक बिल्ड अप (एसबीयू)
• एक सिस्टम डिज़ाइन जो विभिन्न उत्पाद प्रकारों, सामग्रियों, मोटाई, विनिर्माण प्रौद्योगिकियों और निर्माण प्रक्रिया को समायोजित कर सकता है।
• विभिन्न विनिर्माण प्रौद्योगिकियों और उत्पादन चरणों के साथ संगत एक लचीली, अत्यधिक सटीक पंजीकरण प्रणाली।
• पैनलों में भिन्नता को दूर करने के लिए भौतिक आयाम परिवर्तनों के लिए गतिशील रूप से क्षतिपूर्ति करने की क्षमता एक ही बैच बनाती है और पीसीबी पैनलों के पूरे क्षेत्र में सख्त पंजीकरण सहनशीलता प्राप्त करने में सक्षम होती है।

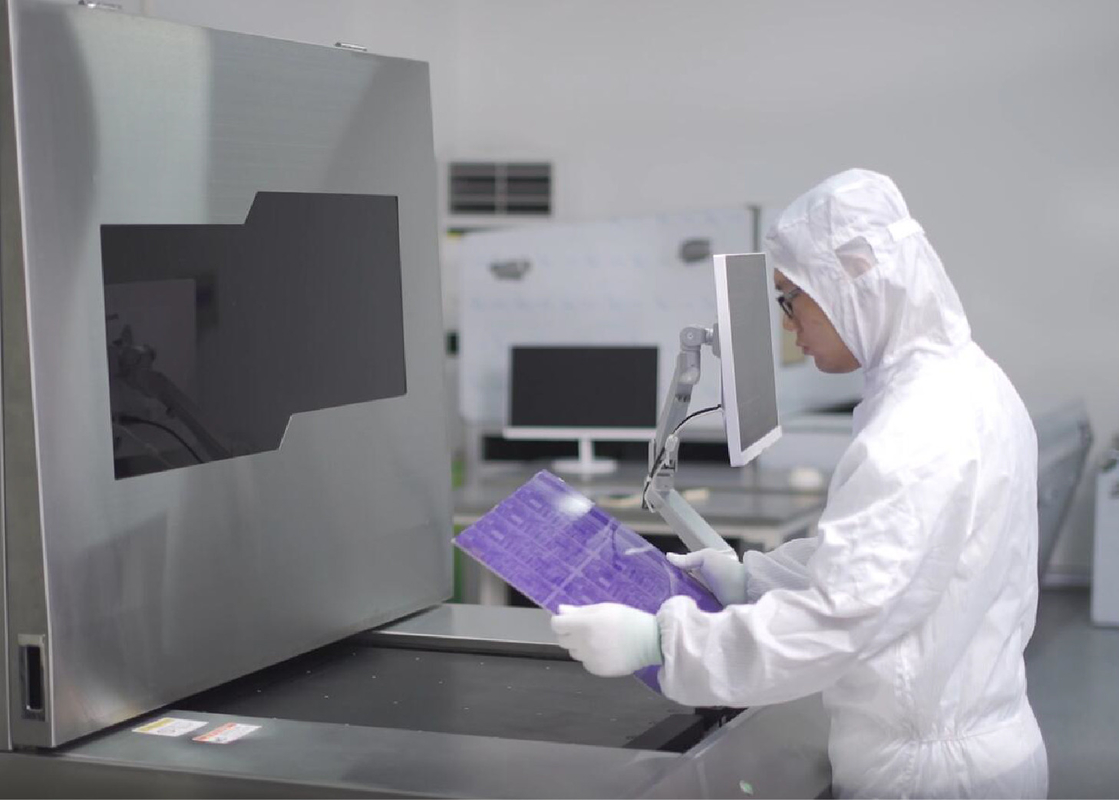

पीसीबी लेजर डायरेक्ट इमेजिंग (LDI)
सर्किट बोर्ड बनाते समय, सर्किट के निशान को इमेजिंग प्रक्रिया के द्वारा परिभाषित किया जाता है।लेज़र डायरेक्ट इमेजिंग (एलडीआई) एक अत्यधिक केंद्रित लेजर बीम के साथ सीधे निशान को उजागर करता है, जो कि एनसी नियंत्रित होता है, एक फोटो टूल से गुजरने वाली बाढ़ की रोशनी के बजाय, एक लेजर बीम डिजिटल रूप से छवि बनाएगा।

लेजर डायरेक्ट इमेजिंग (एलडीआई) कैसे काम करता है?
लेज़र डायरेक्ट इमेजिंग को फोटो-सेंसिटिव सतह के साथ एक पीसीबी की आवश्यकता होती है जो कंप्यूटर नियंत्रित लेज़र के नीचे स्थित हो।और फिर कंप्यूटर लेजर की रोशनी से बोर्ड पर छवि बना रहा है।एक कंप्यूटर बोर्ड की सतह को एक रेखापुंज छवि में स्कैन करता है, रेखापुंज छवि को पहले से लोड सीएडी या सीएएम डिज़ाइन फ़ाइल से मिलाता है जिसमें बोर्ड के लिए आवश्यक आवश्यक छवि के विनिर्देश शामिल होते हैं, लेजर का उपयोग सीधे बोर्ड पर छवि बनाने के लिए किया जाता है .
