| ब्रांड नाम: | GIS |
| मॉडल संख्या: | DPX230 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable price |
| प्रसव का समय: | 20 कार्य दिवस |
विभिन्न पीसीबी मल्टीलेयर के लिए लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधान
एलडीआई प्रौद्योगिकी का चयन कब करें?
मौजूदा प्रौद्योगिकियां स्वीकार्य समाधान की पेशकश करने में असमर्थ हैं और अपरिहार्य परिणाम पीसीबी उत्पादन क्षमता और कम पैदावार कम है।आजकल, जटिल बहुपरत पीसीबी में औसत पीसीबी ट्रेस चौड़ाई 0.075 मिमी (3mil) तक पहुंच जाती है।जबकि पीसीबी पर उच्च घनत्व इंटरकनेक्ट बनाने के कारण फोटोलिथोग्राफी इमेजिंग प्रक्रिया दुर्भाग्य से अपनी सीमा तक पहुंच गई।यह ट्रेस चौड़ाई और रिक्त स्थान के 0.127/0.127mm (5/5mil) से नीचे PCB बनाने में असमर्थ है।इसलिए, जब सर्किट बोर्ड पर अधिकांश ट्रेस चौड़ाई और स्थान 0.127/0.127mm (5/5mil) से छोटे होते हैं, तो LDI सबसे अच्छा इमेजिंग विकल्प होता है।
एलडीआई तकनीक मुख्य रूप से पहले एचडीआई बोर्ड निर्माण में उपयोग की जाती है।लेकिन अब पीसीबी निर्माताओं को एलडीआई तकनीक के साथ फाइन-लाइन और अल्ट्रा-फाइन-लाइन पारंपरिक कठोर, फ्लेक्स और कठोर-फ्लेक्स पीसीबी का निर्माण करना है जहां प्रवाहकीय सर्किट की ट्रेस चौड़ाई और रिक्त स्थान 0.075/0.075 मिमी (3/3 मील) या यहां तक कि 0.05/0.05mm (2/2mil)।ऐसा इसलिए है क्योंकि लेजर डायरेक्ट इमेजिंग (एलडीआई) ने खुद को फाइन ट्रेस चौड़ाई और रिक्त स्थान के लिए सबसे अच्छा और सबसे व्यापक इमेजिंग समाधान साबित कर दिया है।
लेजर डायरेक्ट इमेजिंग (एलडीआई) कैसे काम करता है?

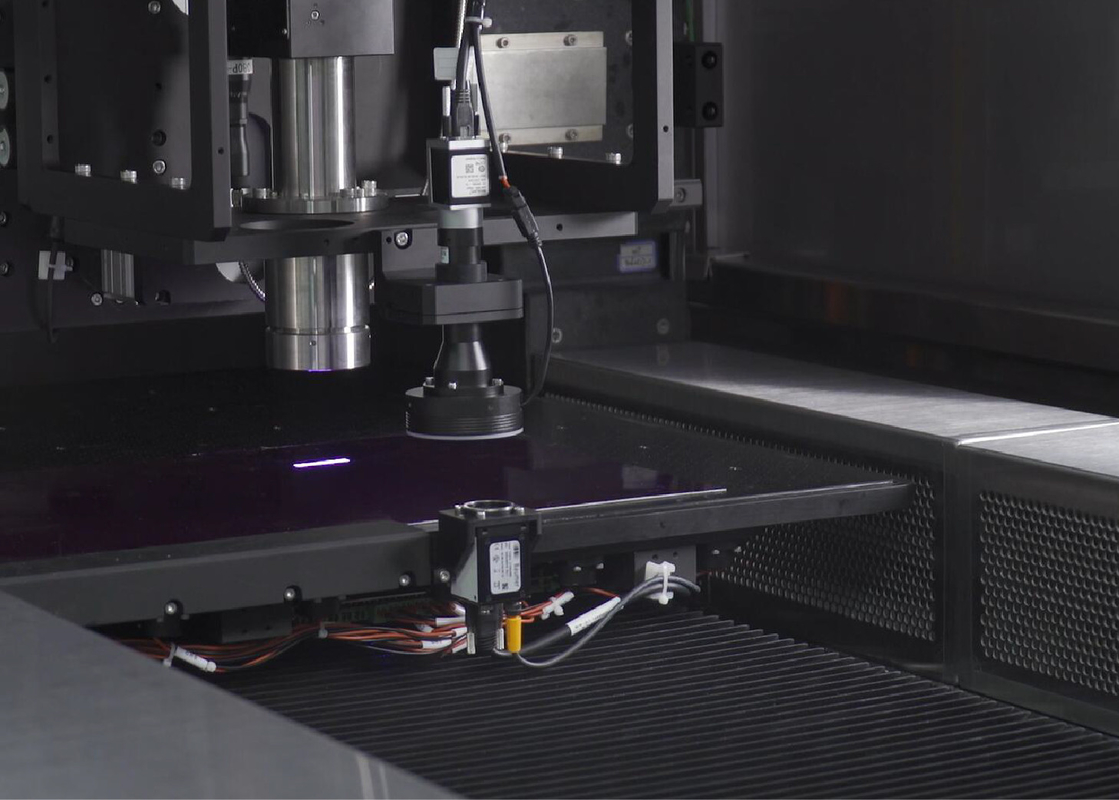

लेज़र डायरेक्ट इमेजिंग को फोटो-सेंसिटिव सतह के साथ एक पीसीबी की आवश्यकता होती है जो कंप्यूटर नियंत्रित लेज़र के नीचे स्थित हो।और फिर कंप्यूटर लेजर की रोशनी से बोर्ड पर छवि बना रहा है।एक कंप्यूटर बोर्ड की सतह को एक रेखापुंज छवि में स्कैन करता है, रेखापुंज छवि को पहले से लोड सीएडी या सीएएम डिज़ाइन फ़ाइल से मिलाता है जिसमें बोर्ड के लिए आवश्यक आवश्यक छवि के विनिर्देश शामिल होते हैं, लेजर का उपयोग सीधे बोर्ड पर छवि बनाने के लिए किया जाता है .
| विशिष्टता / मॉडल | डीपीएक्स230 |
| आवेदन | पीसीबी, एचडीआई, एफपीसी (आंतरिक परत, बाहरी परत, विरोधी वेल्डिंग) |
| संकल्प (बड़े पैमाने पर उत्पादन) | 30um |
| क्षमता | 30-40S@18"*24" |
| एक्सपोजर आकार | 610*710mm |
| पैनल मोटाई | 0.05 मिमी-3.5 मिमी |
| संरेखण मोड | यूवी-मार्क |
| संरेखण क्षमता | बाहरी परत ± 12um (आंतरिक परत ± 24um) |
| लाइन चौड़ाई सहिष्णुता | ± 10% |
| विचलन वृद्धि और कमी मोड | निश्चित वृद्धि और संकुचन, स्वचालित वृद्धि और संकुचन, अंतराल वृद्धि और संकुचन, विभाजन संरेखण |
| लेजर प्रकार | एलडी लेजर, 405 ± 5 एनएम |
| फाइल प्रारूप | गेरबर 274X；ODB++ |
| शक्ति | 380V तीन-चरण प्रत्यावर्ती धारा, 6.4kW, 50HZ, वोल्टेज उतार-चढ़ाव रेंज + 7% ~ -10% |
| स्थिति | पीली रोशनी वाला कमरा;तापमान 22 डिग्री सेल्सियस ± 1 डिग्री सेल्सियस;आर्द्रता 50% ± 5%;स्वच्छता स्तर 10000 और उससे अधिक; उपकरण के पास हिंसक कंपन से बचने के लिए कंपन आवश्यकताएं |
हमारे बारे में
हम विभिन्न पीसीबी लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधानों के एक अभिनव आपूर्तिकर्ता हैं।हमारा सिस्टम उत्पाद पोर्टफोलियो उच्च-मिश्रण और उभरते पीसीबी आला अनुप्रयोगों के लिए एलडीआई सिस्टम कॉन्फ़िगरेशन से लेकर बड़े पैमाने पर उत्पादन वातावरण के लिए पूरी तरह से स्वचालित एलडीआई सिस्टम समाधान तक है।
|
|
