लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधान एचडीआई पीसीबी

एचडीआई पीसीबी बड़े पैमाने पर उत्पादन के लिए इमेजिंग आवश्यकताओं के लिए एलडीआई का उपयोग किया जाता है

एचडीआई पीसीबी बड़े पैमाने पर उत्पादन की आवश्यकताओं को पूरा करने के लिए, इमेजिंग विधि होगी:

कम दोष दर और उच्च आउटपुट प्राप्त करते हुए, यह एचडीआई पीसीबी पारंपरिक उच्च-सटीक संचालन के स्थिर उत्पादन को प्राप्त कर सकता है।उदाहरण के लिए:

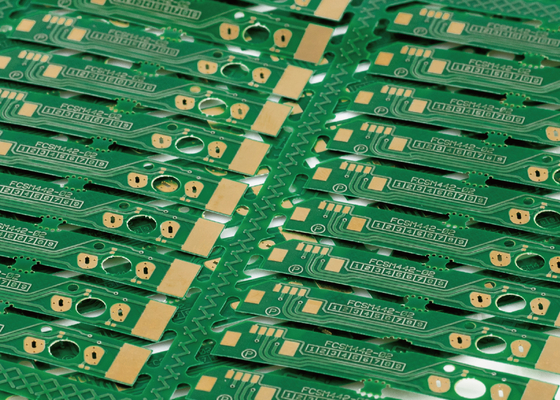

* उन्नत मोबाइल फोन बोर्ड, 0.5 मिमी से कम सीएसपी पिच (बीजीए पैड के बीच तारों के साथ या बिना)

* प्लेट संरचना 3 + एन + 3 है, और छेद के माध्यम से खड़ी होती है।

इमेजिंग के संदर्भ में, ऐसे डिज़ाइनों के लिए 75μm से कम की रिंग चौड़ाई की आवश्यकता होती है।कुछ मामलों में, रिंग की चौड़ाई 50μm से भी कम होती है।संरेखण समस्या के कारण, ये अनिवार्य रूप से कम उत्पादन की ओर ले जाते हैं।इसके अलावा, लघुकरण द्वारा संचालित, रेखाएं और रिक्ति पतली और पतली होती जा रही हैं - इस चुनौती को पूरा करने के लिए पारंपरिक इमेजिंग विधियों को बदलने की आवश्यकता है।

यह पैनल के आकार को कम करके या कई चरणों (चार या छह) में पैनल इमेजिंग के लिए शटर एक्सपोजर मशीन का उपयोग करके किया जा सकता है।सामग्री विरूपण के प्रभाव को कम करके दोनों विधियां बेहतर संरेखण प्राप्त करती हैं।पैनल का आकार बदलने से सामग्री की उच्च लागत होती है, और शटर एक्सपोज़र मशीन का उपयोग करने से हर दिन कम उत्पादन होता है।बैच बोर्डों को प्रिंट करते समय फोटोग्राफिक फिल्म के वास्तविक विरूपण सहित, कोई भी विधि सामग्री विरूपण को पूरी तरह से हल नहीं कर सकती है और फोटोग्राफिक फिल्म से संबंधित दोषों को कम कर सकती है।

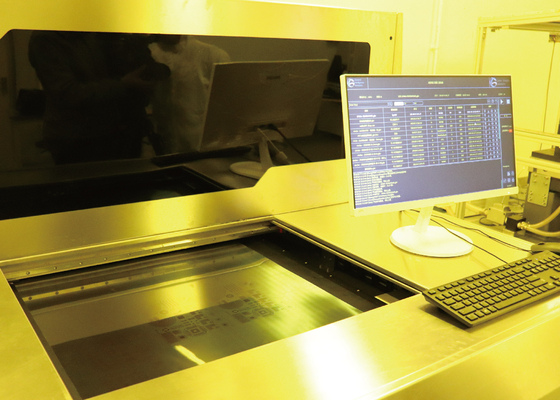

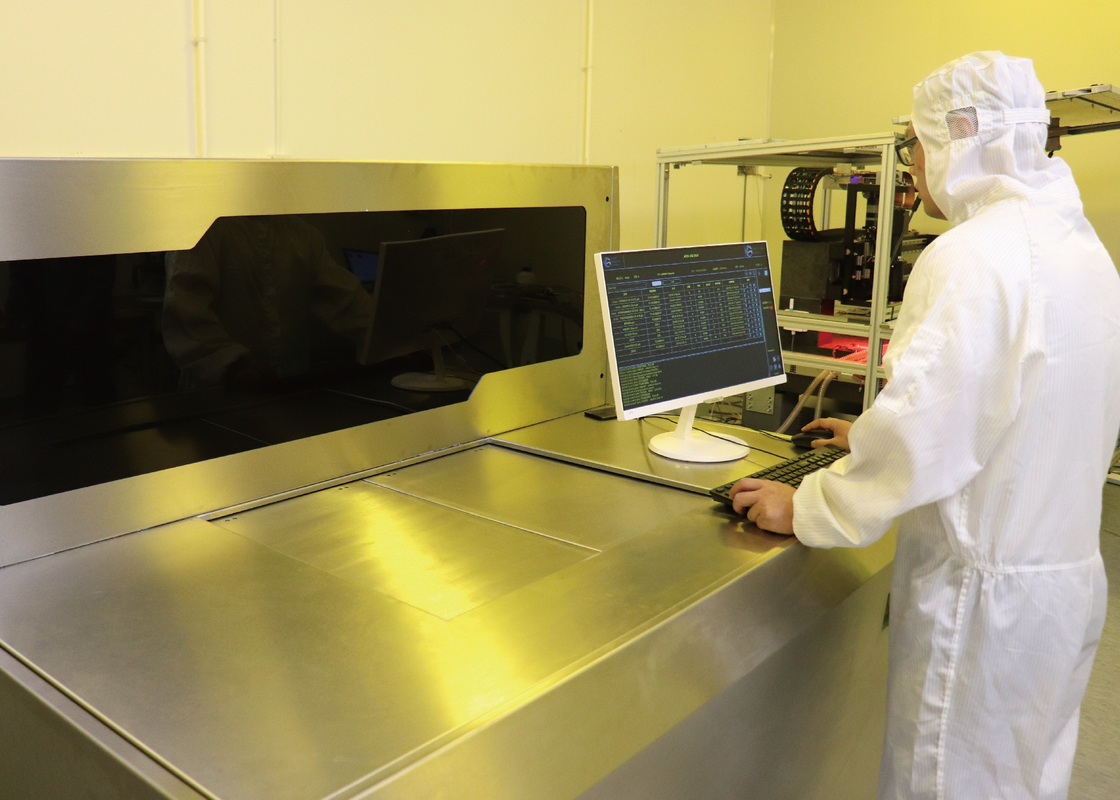

पीसीबी लेजर डायरेक्ट इमेजिंग (LDI)
सर्किट बोर्ड बनाते समय, सर्किट के निशान को इमेजिंग प्रक्रिया के द्वारा परिभाषित किया जाता है।लेज़र डायरेक्ट इमेजिंग (एलडीआई) एक अत्यधिक केंद्रित लेजर बीम के साथ सीधे निशान को उजागर करता है, जो कि एनसी नियंत्रित होता है, एक फोटो टूल से गुजरने वाली बाढ़ की रोशनी के बजाय, एक लेजर बीम डिजिटल रूप से छवि बनाएगा।

लेजर डायरेक्ट इमेजिंग (एलडीआई) कैसे काम करता है?
लेज़र डायरेक्ट इमेजिंग को फोटो-सेंसिटिव सतह के साथ एक पीसीबी की आवश्यकता होती है जो कंप्यूटर नियंत्रित लेज़र के नीचे स्थित हो।और फिर कंप्यूटर लेजर की रोशनी से बोर्ड पर छवि बना रहा है।एक कंप्यूटर बोर्ड की सतह को एक रेखापुंज छवि में स्कैन करता है, रेखापुंज छवि को पहले से लोड सीएडी या सीएएम डिज़ाइन फ़ाइल से मिलाता है जिसमें बोर्ड के लिए आवश्यक आवश्यक छवि के विनिर्देश शामिल होते हैं, लेजर का उपयोग सीधे बोर्ड पर छवि बनाने के लिए किया जाता है .

हमारे बारे में
हम विभिन्न पीसीबी लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधानों के एक अभिनव आपूर्तिकर्ता हैं।हमारा सिस्टम उत्पाद पोर्टफोलियो उच्च-मिश्रण और उभरते पीसीबी आला अनुप्रयोगों के लिए एलडीआई सिस्टम कॉन्फ़िगरेशन से लेकर बड़े पैमाने पर उत्पादन वातावरण के लिए पूरी तरह से स्वचालित एलडीआई सिस्टम समाधान तक है।
