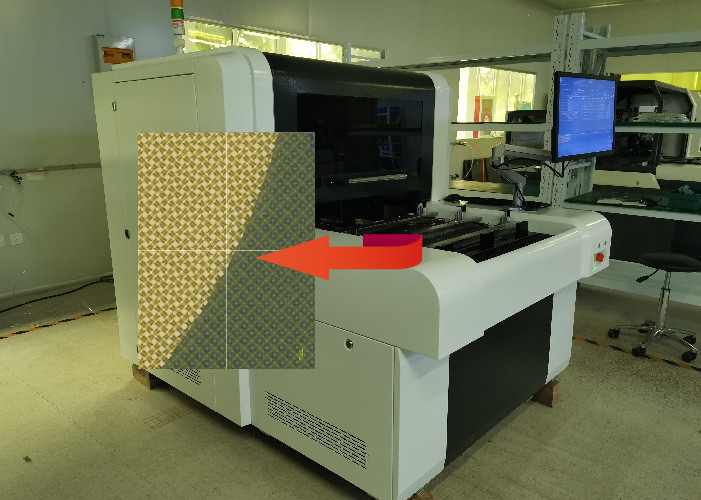

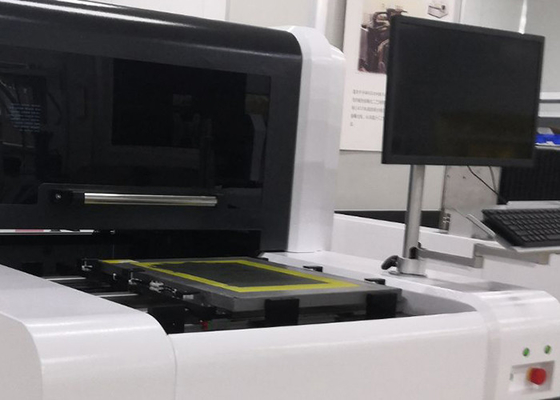

टेक्सटाइल प्रिंटिंग के लिए डायरेक्ट लेजर इमेज एक्सपोजर माशीन

मैक्स स्क्रीन साइज 900 * 1000 कंप्यूटर टू स्क्रीन मशीन

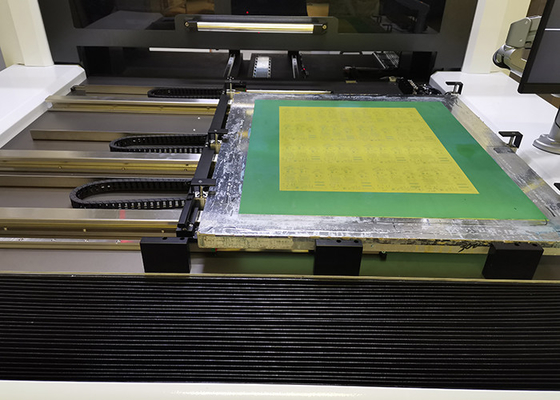

सीटीएस लेजर डायरेक्ट प्लेट बनाने की मशीन सीधे कंप्यूटर डेटा फ़ाइलों को पढ़ने और उन्हें छवियों में परिवर्तित करने के लिए है, और फिर उन्हें लेजर प्रोजेक्शन द्वारा स्क्रीन पर एक्सपोज़ और इमेज करना है।इस तरह की इमेजिंग स्क्रीन टेक्सटाइल प्रिंटिंग के लिए उपयुक्त है, और यह decals, पैकेजिंग, PCB, ग्लास कवर पर 3C प्रिंटिंग आदि के लिए भी उपयुक्त है।

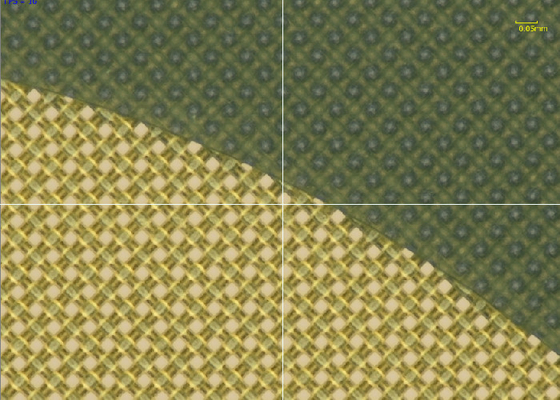

सीटीएस छवियां पारंपरिक फिल्म सकारात्मकता से बेहतर हैं, अधिक विवरण और चिकनी हाफटोन संक्रमण प्रदान करती हैं।आयामी सटीकता, त्रुटि एक दस हजारवें से कम है।सभी छवियों को महंगी फिल्म की आवश्यकता नहीं होती है, न ही उन्हें संग्रहीत करने और पुनः प्राप्त करने के लिए आवश्यक स्थान और श्रम की आवश्यकता होती है।चूंकि छवि जानकारी डिजीटल है, इसलिए इसे स्टोर करना और जल्दी से पुनर्प्राप्त करना आसान है।

सीटीएस तापमान नियंत्रण अनुकूली प्रौद्योगिकी, ऊर्जा लागत बचाने, स्क्रीन एक्सपोजर समय को कम करने और उत्पादन में तेजी लाने के लिए।सटीक संरेखण और कम श्रम के साथ, स्क्रीन के प्रत्येक वर्ग मीटर को उजागर करने में केवल 3 मिनट लगते हैं।

जीआईएस ने एटीएल (टीडीके)/टीडीके योग्य आपूर्तिकर्ता आईएसओ 9001, ओएचएसएएस 18001, सीई, चीन, संयुक्त राज्य अमेरिका, यूरोप, दक्षिण कोरिया, जापान और 170 से अधिक पेटेंट पारित किए हैं।

• विशिष्टता / मॉडल	सीटीएस100
  अधिकतम स्क्रीन आकार (मिमी)	900x1000
  न्यूनतम स्क्रीन आकार (मिमी)	400x400
  अधिकतम एक्सपोजर आकार (मिमी)	800x900
  स्क्रीन फ्रेम मोटाई (बस्पोक सेवा उपलब्ध है)	25-45 मिमी
  इमेजिंग सिस्टम	डीएमडी डीएलपी प्रौद्योगिकी
  इमल्शन मोटाई (ईओएम)	विलायक प्रतिरोधी इमल्शन 3μm-150μm, पानी प्रतिरोधी इमल्शन 3μm- 220μm
  संसर्ग का समय	120-240s/ , #350 पीला जाल
  संकल्प	1270/2540डीपीआई (वैकल्पिक)
  रेखापुंज	133एलपीआई
  फोकस सिस्टम	फिक्स्ड फोकसिंग
  फाइल प्रारूप	1_बिट टिफ इत्यादि।
  लेजर प्रकार	यूवी लेजर, तरंग दैर्ध्य 405 ± 5 एनएम
  लेजर शक्ति	20W / 25W (वैकल्पिक)
  उपकरण का आकार (मिमी)	1550x1330x1460
  उपकरण शुद्ध वजन	1100KG
  शर्तेँ	सफाई के साथ पीला रोशनी वाला कमरा कक्षा 10000, तापमान 22 ± 2 डिग्री सेल्सियस, 40-70% सापेक्षिक आर्द्रता (कोई संक्षेपण नहीं)
  शक्ति	सिंगल फेज 220v, 50/60HZ, 4KW (CTS200, CTS300), गैस 1L/मिनट
