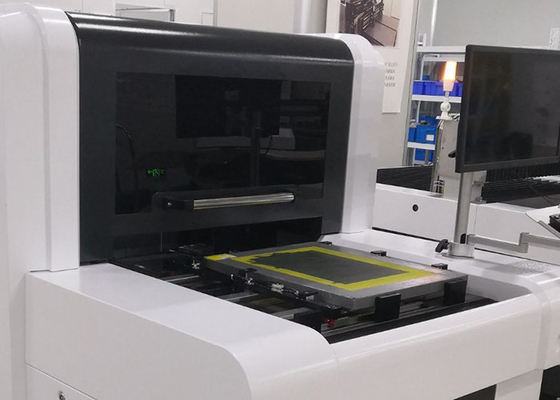

स्क्रीन प्रिंटिंग वस्त्र के लिए लेजर डायरेक्ट स्क्रीन इमेजिंग उपकरण

सीटीएस एक कंप्यूटर-टू-स्क्रीन (सीटीएस) इमेजिंग और एक्सपोजर सिस्टम (चीनी, जापानी, कोरियाई, यूरोपीय संघ पेटेंट) है। कुछ रेयन स्क्रीन को उजागर और इमेज किया जाता है। यह कुछ ग्राफिक्स अनुप्रयोगों के लिए भी उपयुक्त है।डेटा फ़ाइलों को सीटीएस द्वारा सीधे पढ़ा जाता है और फिर छवियों में परिवर्तित किया जाता है जो डीएमडी और लेंस द्वारा लेजर बीम के माध्यम से स्क्रीन पर प्रेषित किए जाएंगे.

डिजिटल छवियों का उत्पादन डीएमडी (डिजिटल माइक्रो-मिरर डिवाइस) द्वारा किया जाता है जिसमें 800 हजार या 2 मिलियन माइक्रोमीटर से अधिक माइक्रो-मिरर होते हैं, जो स्पष्ट और तेज स्क्वायर डॉट्स को सक्षम करते हैं।यह नवीनतम डिजिटल एक्सपोजर सिस्टम अब स्क्रीन प्रिंटिंग उद्योग के लिए नए मानक बन गया है.

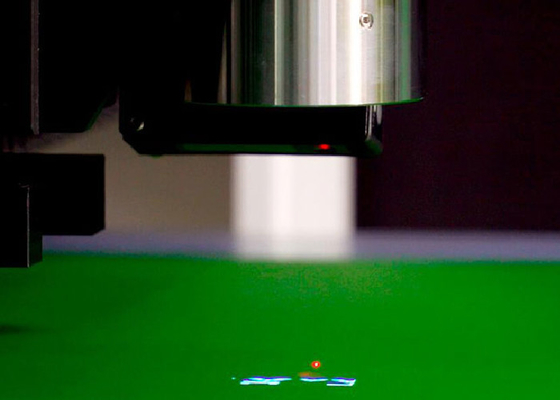

डेटा फ़ाइलों को सीधे कंप्यूटर द्वारा स्क्रीन (सीटीएस) पर पढ़ा जाता है और फिर चित्रों में परिवर्तित किया जाता है जो डीएमडी और लेंस द्वारा लेजर बीम के माध्यम से स्क्रीन पर प्रेषित किए जाएंगे।

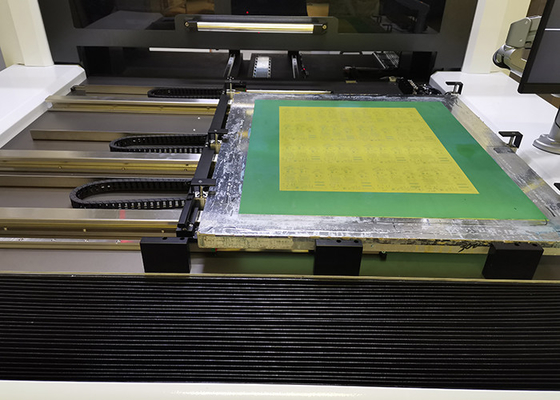

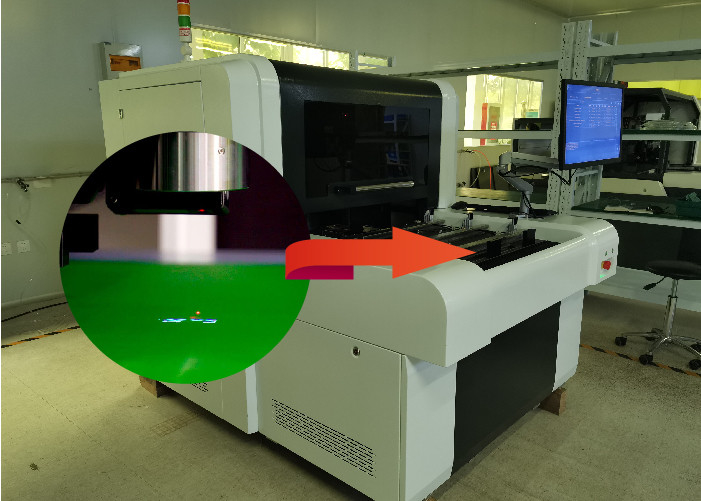

सीटीएस लेजर डायरेक्ट प्लेट बनाने की मशीन सीधे कंप्यूटर डेटा फ़ाइलों को पढ़ना और उन्हें छवियों में परिवर्तित करना है, और फिर लेजर प्रक्षेपण द्वारा उन्हें स्क्रीन पर उजागर करना और चित्रित करना है।इस प्रकार की इमेजिंग स्क्रीन वस्त्र मुद्रण के लिए उपयुक्त है, और स्टिकर, पैकेजिंग, पीसीबी, ग्लास कवर पर 3C प्रिंटिंग आदि के लिए भी उपयुक्त है।

• विनिर्देश / मॉडल	CTS100
  अधिकतम स्क्रीन आकार (मिमी)	100x1000
  न्यूनतम स्क्रीन आकार (मिमी)	400x400
  अधिकतम एक्सपोजर आकार (मिमी)	900x900
  स्क्रीन फ्रेम की मोटाई (अनुकूलित सेवा उपलब्ध है)	25-45 मिमी
  इमेजिंग सिस्टम	डीएमडी डीएलपी प्रौद्योगिकी
  इमल्शन की मोटाई (EOM)	विलायक प्रतिरोधी इमल्शन 3μm-150μm, पानी प्रतिरोधी इमल्शन 3μm-220μm
  एक्सपोजर का समय	120-240s/ m2, #350 पीला जाल
  संकल्प	1270/2540dpi (वैकल्पिक)
  रास्टर	133LPI
  फोकस प्रणाली	स्थिर फोकस
  फ़ाइल प्रारूप	1_बिट टिफ आदि।
  लेजर प्रकार	यूवी लेजर, तरंग दैर्ध्य 405±5nm
  लेजर शक्ति	20W/25W/30W ((वैकल्पिक)
  उपकरण का आकार (मिमी)	1740x1500x1500
  उपकरण का शुद्ध भार	1200 किलो
  शर्तें	पीली रोशनी वाला कमरा, स्वच्छता वर्ग 10000 का, तापमान 22±2°C, 40-70% सापेक्ष आर्द्रता (कोई संघनक नहीं)
  शक्ति	एकल चरण 220v, 50/60HZ, 4kW, संपीड़ित हवाः0.5MPa

• उच्च परिशुद्धताः

रेजोल्यूशन 1270dpi या 2540dpi, रैस्टर 133lpi/dpi (हाफटोन प्रिंटिंग) के साथ।

• उच्च दक्षताः

1000 मिमी*1000 मिमी स्क्रीन आकार पर एक्सपोजर पूरा करने के लिए 3 मिनट।स्टेंसिल बनाने की दक्षता में काफी सुधार हुआ है क्योंकि सटीक एक्सपोजर संरेखण और लोबर की कमी के कारण बहुत समय बचाया जाता है.

• कम लागत:

फिल्म पॉजिटिव का उन्मूलन। लिथो फिल्म तेजी से महंगी हो रही है और बाजार पर आपूर्तिकर्ताओं की संख्या तेजी से बढ़ रही है।

पारंपरिक प्रक्रिया से 5 प्रक्रियाओं को बदलने के लिए सीटीएस डिजिटल स्क्रीन बनाने की 1 प्रक्रिया।
