प्रिंटिंग स्क्रीन पर लेजर एक्सपोजर CTS कंप्यूटर स्क्रीन करने के लिए

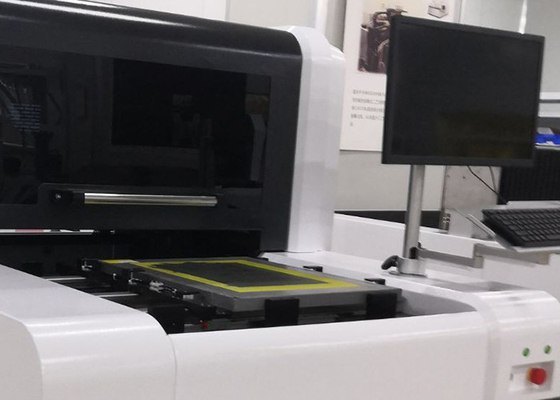

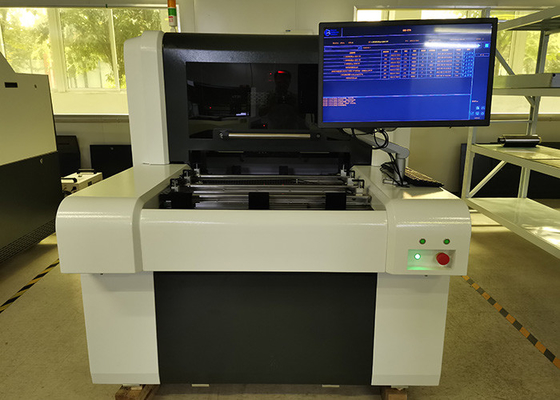

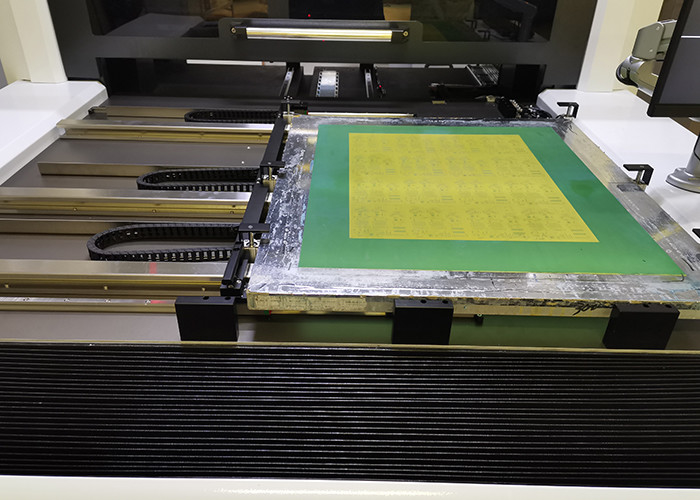

सीटीएस लेजर डायरेक्ट प्लेट बनाने की मशीन सीधे कंप्यूटर डेटा फ़ाइलों को पढ़ना और उन्हें छवियों में परिवर्तित करना है, और फिर लेजर प्रक्षेपण द्वारा उन्हें स्क्रीन पर उजागर करना और चित्रित करना है।इस प्रकार की इमेजिंग स्क्रीन वस्त्र मुद्रण के लिए उपयुक्त है, और स्टिकर, पैकेजिंग, पीसीबी, ग्लास कवर पर 3C प्रिंटिंग आदि के लिए भी उपयुक्त है।

लेजर डायरेक्ट एक्सपोजर मशीन डिजिटल ऑप्टिकल प्रोसेसिंग (डीएलपी) तकनीक को स्क्रीन इमेजिंग के क्षेत्र में पेश करती है।पारंपरिक फिल्म या मास्क एक्सपोजर मोड को बदलने के लिए डीएलपी लेजर डायरेक्ट इमेजिंग तकनीक का उपयोग करना, और HIWINSP स्तर के गाइड रेल और रैखिक मोटर Renishaw ग्रिटिंग से लैस है।

• विनिर्देश / मॉडल	CTS100
  अधिकतम स्क्रीन आकार (मिमी)	900x1000
  न्यूनतम स्क्रीन आकार (मिमी)	400x400
  अधिकतम एक्सपोजर आकार (मिमी)	800x900
  स्क्रीन फ्रेम की मोटाई (अनुकूलित सेवा उपलब्ध है)	25-45 मिमी
  इमेजिंग सिस्टम	डीएमडी डीएलपी प्रौद्योगिकी
  इमल्शन की मोटाई (EOM)	विलायक प्रतिरोधी इमल्शन 3μm-150μm, पानी प्रतिरोधी इमल्शन 3μm-350μm
  एक्सपोजर का समय	120-240s/ m2, #350 पीला जाल
  संकल्प	1270/2540dpi (वैकल्पिक)
  रास्टर	133LPI
  फोकस प्रणाली	स्थिर फोकस
  फ़ाइल प्रारूप	1_bit टिफ, Gerber, आदि
  लेजर प्रकार	यूवी लेजर, तरंग दैर्ध्य 405±5nm
  लेजर शक्ति	20W/25W/30W ((वैकल्पिक)
  उपकरण का आकार (मिमी)	1750x1080x1970
  उपकरण का शुद्ध भार	1250 किलो
  शर्तें	पीली रोशनी वाला कमरा, स्वच्छता वर्ग 10000 का, तापमान 22±2°C, 40-70% सापेक्ष आर्द्रता (कोई संघनक नहीं)
  शक्ति	एकल चरण 220v, 50/60HZ, 4kW, कॉम

​

• उच्च परिशुद्धताः

रेजोल्यूशन 1270dpi या 2540dpi, रैस्टर 133lpi/dpi (हाफटोन प्रिंटिंग) के साथ।

• उच्च दक्षताः

स्क्रीन आकार 1000 मिमी * 1000 मिमी पर एक्सपोजर को समाप्त करने के लिए 3 मिनट। स्टेंसिल बनाने की दक्षता में काफी सुधार हुआ है

सटीक एक्सपोजर संरेखण और लोबोर कमी से बचाया जाता है।

• कम लागत:

फिल्म पॉजिटिव का उन्मूलन। लिथो फिल्म तेजी से महंगी हो रही है और बाजार पर आपूर्तिकर्ताओं की संख्या तेजी से बढ़ रही है।

पारंपरिक प्रक्रिया से 5 प्रक्रियाओं को बदलने के लिए सीटीएस डिजिटल स्क्रीन बनाने की 1 प्रक्रिया।
