उच्च परिशुद्धता स्क्रीन कंप्यूटर प्रत्यक्ष प्लेट बनाने की प्रणाली

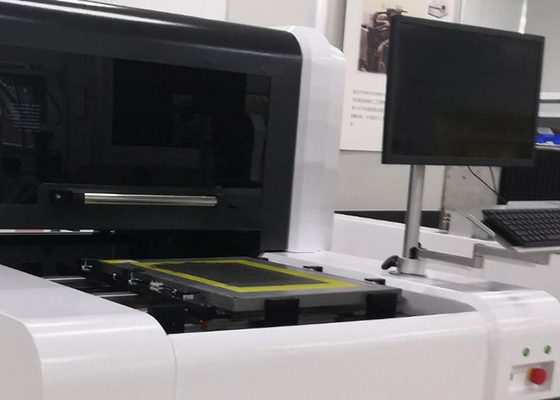

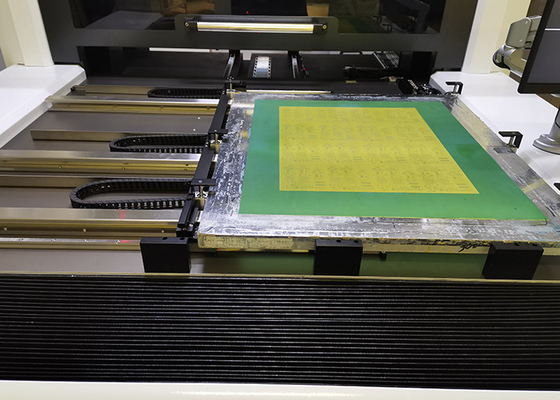

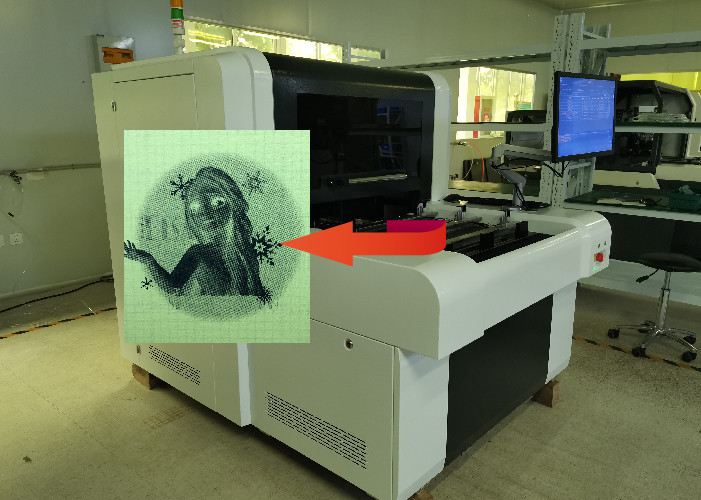

लेज़र डायरेक्ट एक्सपोज़र मशीन एक एक्सपोज़र सिस्टम (CTS) है जो स्क्रीन प्लेट पर कंप्यूटर इमेज की इमेज बना सकता है।लेज़र डायरेक्ट एक्सपोज़र मशीन में एक उच्च-सटीक ऑप्टिकल लेंस, एक डीएमडी इमेजिंग सिस्टम, एक 405-नैनोमीटर लेजर, एक स्थिर गति प्लेटफॉर्म, एक कुशल सॉफ्टवेयर सिस्टम वाला एक कंप्यूटर, एक मॉनिटर और एक स्थिर वाटर कूलिंग सिस्टम शामिल है।यह लेज़र डायरेक्ट एक्सपोज़र मशीन सिल्क स्क्रीन पर उच्च परिशुद्धता के साथ एक्सपोज़ और इमेज कर सकती है।

लेजर डायरेक्ट एक्सपोजर मशीन पारंपरिक फिल्म या मास्क एक्सपोजर मोड को बदलने के लिए डीएलपी लेजर डायरेक्ट इमेजिंग तकनीक का उपयोग करके स्क्रीन इमेजिंग के क्षेत्र में डिजिटल ऑप्टिकल प्रोसेसिंग (डीएलपी) तकनीक पेश करती है, और एचआईडब्ल्यूआईएनएसपी-स्तरीय गाइड रेल और रैखिक मोटर रेनिशॉ ग्रेटिंग्स से लैस है। .मशीन की स्थिरता सुनिश्चित करने के लिए संगमरमर का आधार, आदि।

• विशिष्टता / मॉडल	सीटीएस100
  अधिकतम स्क्रीन आकार (मिमी)	900x1000
  न्यूनतम स्क्रीन आकार (मिमी)	400x400
  अधिकतम एक्सपोजर आकार (मिमी)	800x900
  स्क्रीन फ्रेम मोटाई (बस्पोक सेवा उपलब्ध है)	25-45 मिमी
  इमेजिंग सिस्टम	डीएमडी डीएलपी प्रौद्योगिकी
  इमल्शन मोटाई (ईओएम)	विलायक प्रतिरोधी इमल्शन 3μm-150μm, पानी प्रतिरोधी इमल्शन 3μm- 220μm
  संसर्ग का समय	120-240s/ , #350 पीला जाल
  संकल्प	1270/2540डीपीआई (वैकल्पिक)
  रेखापुंज	133एलपीआई
  फोकस सिस्टम	फिक्स्ड फोकसिंग
  फाइल प्रारूप	1_बिट टिफ इत्यादि।
  लेजर प्रकार	यूवी लेजर, तरंग दैर्ध्य 405 ± 5 एनएम
  लेजर शक्ति	20W / 25W (वैकल्पिक)
  उपकरण का आकार (मिमी)	1550x1330x1460
  उपकरण शुद्ध वजन	1100KG
  शर्तेँ	सफाई के साथ पीला रोशनी वाला कमरा कक्षा 10000, तापमान 22 ± 2 डिग्री सेल्सियस, 40-70% सापेक्षिक आर्द्रता (कोई संक्षेपण नहीं)
  शक्ति	सिंगल फेज 220v, 50/60HZ, 4KW (CTS200, CTS300), गैस 1L/मिनट
