उत्पाद का वर्णन:

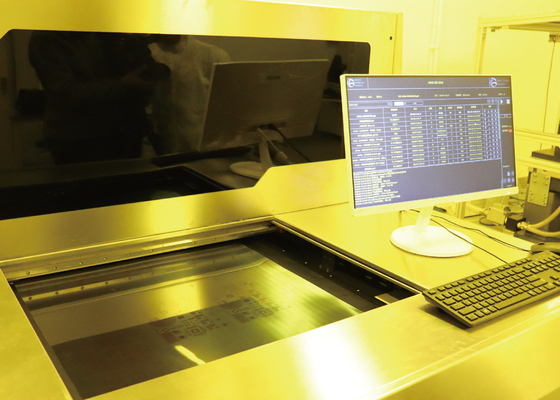

उन्नत एलडीआई समाधानों के अग्रणी निर्माता जीआईएस लेजर, अपने डीपीएक्स 220 के साथ उद्योग में क्रांति ला रहे हैं, जो लेजर डिजिटल इमेजिंग प्रौद्योगिकी की अनंत क्षमता का प्रमाण है।यह अत्याधुनिक उपकरण डेटा फ़ाइलों को सहजता से एकीकृत करता है, उन्हें सटीक छवियों में परिवर्तित करना और डीएमडी और लेंस के माध्यम से लेजर बीम प्रसारित करना ताकि वाहक बोर्डों, सॉफ्ट बोर्डों, एचडीआई बोर्डों और बहु-परत पीसीबी पर बेजोड़ परिणाम प्राप्त किए जा सकें।

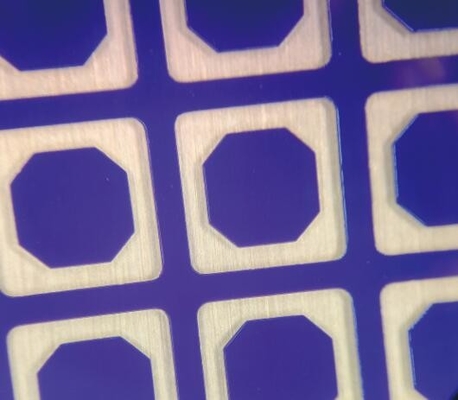

DPX220 में 610mm x 710mm का प्रभावशाली एक्सपोजर क्षेत्र है, जो पूर्ण पैनल सिलाई एक्सपोजर का समर्थन करता है और 0.05mm से 7mm तक मोटाई को समायोजित करता है,विनिर्माण आवश्यकताओं की विविध श्रृंखला को पूरा करनाइसकी सटीकता बेजोड़ है, जो सूखी फिल्म के आधार पर 20/20μm का लाइन चौड़ाई/लाइन स्पेसिंग (एल/एस) अनुपात प्रदान करती है, जो सूक्ष्म विश्लेषणात्मक गुणवत्ता सुनिश्चित करती है जो उद्योग में नए मानक निर्धारित करती है।

डीएलपी लेजर डायरेक्ट इमेजिंग तकनीक द्वारा संचालित, जीआईएस लेजर का डीपीएक्स 220 पारंपरिक फिल्म या मास्क एक्सपोजर विधियों से परे है।यह उपकरण बेजोड़ सटीकता प्रदान करता है, स्थिरता और उत्पादन दक्षता।2021 में चीन के पहले 20 माइक्रोन रोल-टू-रोल डीएलपी लिथोग्राफी उपकरण के विकास ने नवाचार और तकनीकी उत्कृष्टता के लिए जीआईएस लेजर की प्रतिबद्धता को रेखांकित किया है.

डीपीएक्स 220 की बाहरी परतों के लिए ±10μm और आंतरिक परतों के लिए ±20μm की संरेखण सटीकता, अभिनव यूवी-मार्क विधि के माध्यम से प्राप्त, लगातार और विश्वसनीय परिणाम सुनिश्चित करती है।इसकी लेजर शक्ति 25W से 50W तक 405nm पर समायोज्य है, विभिन्न अनुप्रयोगों के लिए प्रक्रियाओं को अनुकूलित करने के लिए बहुमुखी प्रतिभा प्रदान करता है।

उन्नत स्केल मोड को शामिल करते हुए, जिसमें फिक्स्ड अनुपात, ऑटो अनुपात, अंतराल अनुपात और विभाजन अनुपात शामिल हैं, DPX220 किसी भी उत्पादन लाइन में निर्बाध रूप से एकीकृत होता है,कार्यप्रवाह को सरल बनाना और दक्षता को अधिकतम करनाइसके द्वारा Gerber274.xdx+ फ़ाइल प्रारूप का समर्थन करने से संपूर्ण विनिर्माण प्रक्रिया को सुव्यवस्थित करते हुए डेटा हस्तांतरण और प्रसंस्करण सुनिश्चित होता है।

विशेषताएं:

• उत्पाद का नामःलेजर डायरेक्ट इमेजिंग मशीन
• आंतरिक संरेखण की सटीकता:20μm
• फ़ाइल प्रारूपःGerber274x, odb++
• पाठ जानकारीःबोर्ड को पाठ और सीरियल नंबर और अन्य पता लगाने योग्य जानकारी निर्धारित करने में सहायता करें
• बाहरी संरेखण की सटीकता:±10μm
• प्रभावकारी जोखिम क्षेत्रः610 मिमी*710 मिमी
• कीवर्डःलेजर प्रिंटिंग डिवाइस, एलडीआई प्रत्यक्ष प्रिंटिंग, लेजर प्रत्यक्ष इमेजिंग मशीन

तकनीकी मापदंडः

अनुकूलन:

• ब्रांड नाम:जीआईएस लेजर
• मॉडल संख्याःDPX220
• उत्पत्ति का स्थान:सूज़ौ, चीन
• बाहरी संरेखण सटीकताः±10μm
• प्रौद्योगिकी रास्टरःलाइन चौड़ाई/लाइन अंतराल 20/20μm
• प्रभावी जोखिम क्षेत्रः610 मिमी*710 मिमी
• लाइन चौड़ाई सहिष्णुताः±10%
• पाठ जानकारीःबोर्ड को पाठ और सीरियल नंबर और अन्य पता लगाने योग्य जानकारी निर्धारित करने में सहायता करें

जीआईएस लेजर की एलडीआई डायरेक्ट प्रिंटिंग मशीन (मॉडल: डीपीएक्स220) आपकी डायरेक्ट इमेजिंग जरूरतों के लिए एकदम सही समाधान है।यह उच्च परिशुद्धता और ± 10μm तक की सटीकता और 20/20μm की लाइन चौड़ाई / लाइन अंतर प्रदान करता हैप्रभावी एक्सपोजर क्षेत्र 610 मिमी*710 मिमी है और यह ± 10% की लाइन चौड़ाई सहिष्णुता प्रदान करता है। यह आवश्यकतानुसार पाठ और सीरियल नंबर और अन्य ट्रेस करने योग्य जानकारी सेट करने के लिए बोर्ड का भी समर्थन करता है।जीआईएस लेजर के डीपीएक्स 230 के साथ, आप सही प्रत्यक्ष इमेजिंग समाधान है कि आप की जरूरत है प्राप्त कर सकते हैं.

इसके अतिरिक्त जीआईएस लेजर का डीपीएक्स 220 एमईएस कार्यक्षमता प्रदान करता है, जिससे बोर्ड नंबर, सीरियल नंबर और अन्य ट्रेस करने योग्य जानकारी सेट करने में सक्षम हो जाता है,उत्पादन वातावरण में पारदर्शिता और जवाबदेही की संस्कृति को बढ़ावा देना.

चीन, संयुक्त राज्य अमेरिका, जापान, कोरिया, और यूरोपीय संघ में दुनिया भर में दिए गए एक सौ से अधिक पेटेंटों के साथ,जीआईएस लेजर का डीपीएक्स 220 नवाचार और तकनीकी श्रेष्ठता की निरंतर खोज का प्रमाण हैयह अनुकूलित प्रौद्योगिकी और कुशल उद्योग समाधान लेजर प्रत्यक्ष इमेजिंग की संभावनाओं को फिर से परिभाषित करता है, जो सटीकता, उत्पादकता,और पीसीबी विनिर्माण उद्योग के लिए लाभप्रदता.
