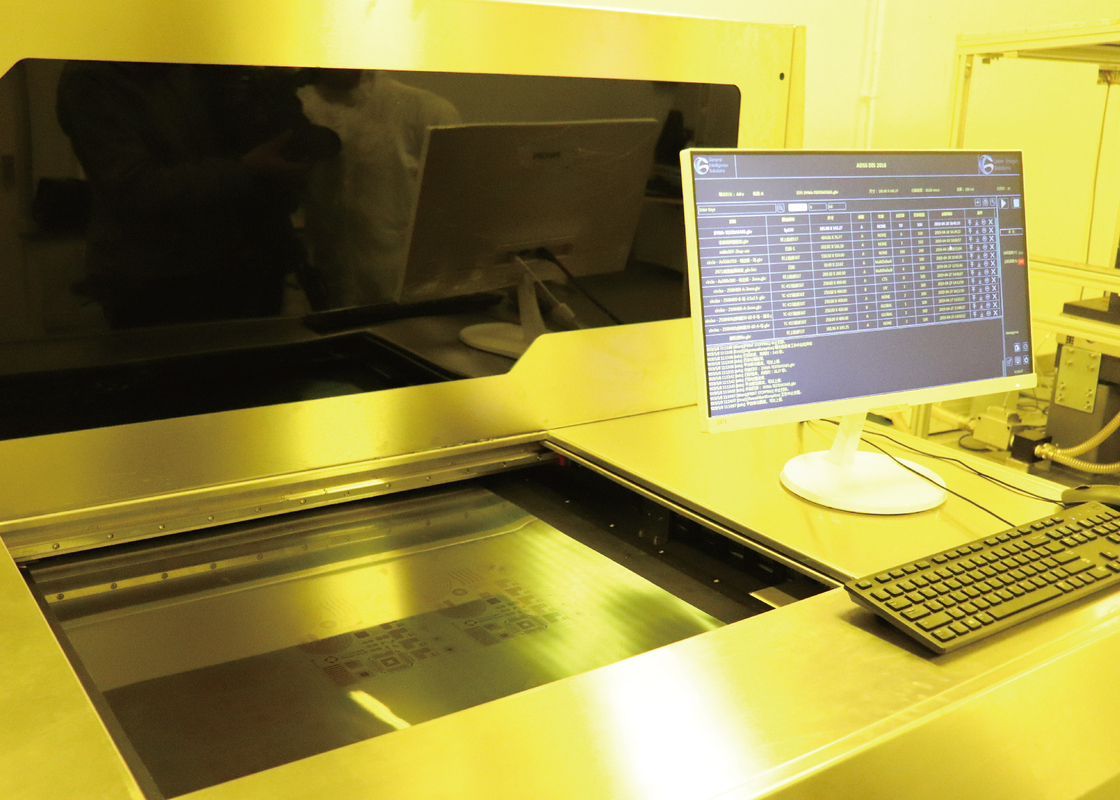

लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधान एलडीआई रोल टू रोल पीसीबी

पीसीबी लेजर डायरेक्ट इमेजिंग (LDI)
सर्किट बोर्ड बनाते समय, सर्किट के निशान को इमेजिंग प्रक्रिया के द्वारा परिभाषित किया जाता है।लेज़र डायरेक्ट इमेजिंग (एलडीआई) एक अत्यधिक केंद्रित लेजर बीम के साथ सीधे निशान को उजागर करता है, जो कि एनसी नियंत्रित होता है, एक फोटो टूल से गुजरने वाली बाढ़ की रोशनी के बजाय, एक लेजर बीम डिजिटल रूप से छवि बनाएगा।

लेजर डायरेक्ट इमेजिंग (एलडीआई) कैसे काम करता है?
लेज़र डायरेक्ट इमेजिंग को फोटो-सेंसिटिव सतह के साथ एक पीसीबी की आवश्यकता होती है जो कंप्यूटर नियंत्रित लेज़र के नीचे स्थित हो।और फिर कंप्यूटर लेजर की रोशनी से बोर्ड पर छवि बना रहा है।एक कंप्यूटर बोर्ड की सतह को एक रेखापुंज छवि में स्कैन करता है, रेखापुंज छवि को पहले से लोड सीएडी या सीएएम डिज़ाइन फ़ाइल से मिलाता है जिसमें बोर्ड के लिए आवश्यक आवश्यक छवि के विनिर्देश शामिल होते हैं, लेजर का उपयोग सीधे बोर्ड पर छवि बनाने के लिए किया जाता है .

फोटो प्रोसेसिंग पर एलडीआई के लाभ

पीसीबी पर छवि उत्पन्न करने के लिए उपयोग किए जाने वाले फोटोटूल को बनाने के लिए पारंपरिक फोटो प्रक्रियाओं के लिए कई चरणों की आवश्यकता होती है।इसने पिछले कुछ वर्षों में पीसीबी फैब्रिकेटरों के लिए एक संख्या या चुनौतियाँ उत्पन्न की हैं।एलडीआई कई फायदे प्रदान करता है:

· गुणवत्ता - अतीत में फोटो फिल्म के मुद्दों के परिणामस्वरूप तापमान या आर्द्रता में उतार-चढ़ाव के लिए अंतर्निहित संवेदनशीलता के कारण अपूर्ण छवियां हुई हैं।लेजर छवियों के परिणामस्वरूप अधिक सटीक और सुसंगत छवियां होती हैं, और फिल्म से संबंधित किसी भी दोष को समाप्त करती हैं।

· लेजर इमेजिंग सटीक स्थिति और बेहतर रिज़ॉल्यूशन प्रदान करता है।छवि रेखाएं, रिक्त स्थान और संरेखण अधिक सटीक हैं।

· फोटो पद्धति के लिए तापमान और आर्द्रता नियंत्रित वातावरण की आवश्यकता होती है ताकि बोर्डों को छवियों का सबसे सटीक हस्तांतरण प्रदान किया जा सके।एलडीआई परिणामी छवियों पर पर्यावरण के प्रभाव को कम करता है, और फोटो प्रोसेसिंग तकनीकों के साथ निहित प्रकाश अपवर्तन के प्रभाव को हटा देता है।

एलडीआई फैब्रिकेशन विशिष्ट लाभ प्रदान करता है जहां कम रन या त्वरित टर्न-अराउंड की आवश्यकता होती है, जिससे कलाकृति का निर्माण और फोटोटूल विधियों की स्थापना अव्यावहारिक हो जाती है।एलडीआई भी एक महत्वपूर्ण कारक है जब निकट सहनशीलता और कड़े पंजीकरण शामिल होते हैं।

छोटे, हल्के, उच्च घनत्व वाले पीसीबी के लिए आज की ग्राहक मांग पीसीबी छवियों को बनाने में व्यावहारिक उपकरण के रूप में फोटो तकनीक को तेजी से बढ़ा रही है।

हमारे बारे में
हम विभिन्न पीसीबी लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधानों के एक अभिनव आपूर्तिकर्ता हैं।हमारा सिस्टम उत्पाद पोर्टफोलियो उच्च-मिश्रण और उभरते पीसीबी आला अनुप्रयोगों के लिए एलडीआई सिस्टम कॉन्फ़िगरेशन से लेकर बड़े पैमाने पर उत्पादन वातावरण के लिए पूरी तरह से स्वचालित एलडीआई सिस्टम समाधान तक है।
