| ब्रांड नाम: | GIS |
| मॉडल संख्या: | डीपीएक्स630एसएम |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable price |
| प्रसव का समय: | 20 कार्य दिवस |

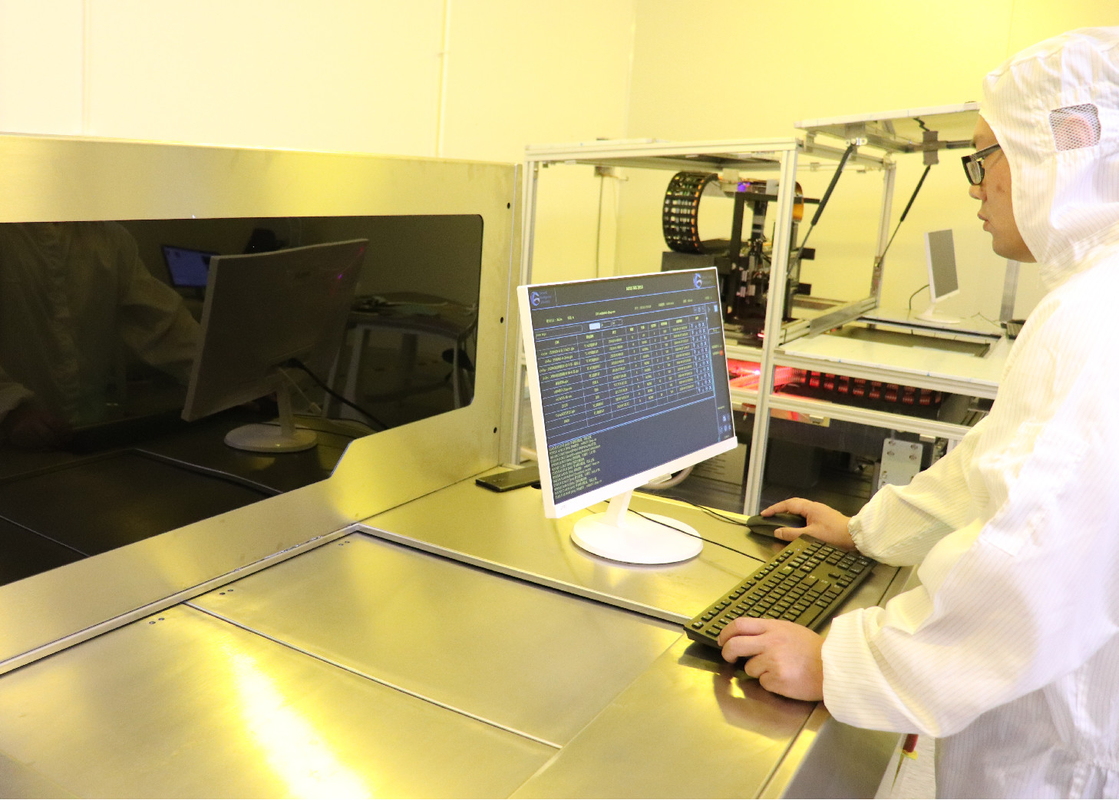

लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधान पीसीबी सोल्डर मास्क
फोटो प्रोसेसिंग पर एलडीआई के लाभ
बोर्ड पर छवि बनाने के लिए फोटो टूल बनाते समय, इसे पारंपरिक फोटो प्रक्रियाओं के लिए कई चरणों की आवश्यकता होती है।पीसीबी निर्माता के लिए सालों से काफी चुनौतियां हैं।और LDI के बहुत सारे फायदे हैं:
गुणवत्ता - अतीत में, समशीतोष्ण या आर्द्रता में उतार-चढ़ाव के लिए अंतर्निहित संवेदनशीलता के कारण फोटो फिल्मों की समस्या ने अपूर्ण छवियों को जन्म दिया है।लेज़र छवियां अधिक सटीक और सुसंगत छवियां लाती हैं, और फिल्म से संबंधित किसी भी दोष को दूर करती हैं।
सटीक स्थिति और बेहतर रिज़ॉल्यूशन है।साथ ही अधिक सटीक छवि रेखाएं, रिक्त स्थान और छवि संरेखण।
जब फोटो विधि बोर्डों को छवियों का सबसे सटीक हस्तांतरण प्रदान कर रही है, तो इसमें तापमान और आर्द्रता नियंत्रित वातावरण होना चाहिए।एलडीआई परिणामी छवियों पर पर्यावरण के प्रभाव को कम करता है, और फोटो प्रोसेसिंग तकनीकों के साथ निहित प्रकाश अपवर्तन के प्रभावों को समाप्त करता है।
कम रन या त्वरित टर्न-अराउंड की परिस्थितियों में एलडीआई निर्माण के विशेष फायदे हैं, और यह कलाकृति के निर्माण और फोटो टूल विधियों के सेटअप के लिए अव्यावहारिक है।जब कड़े पंजीकरण और निकट सहिष्णुता की बात आती है, तो एलडीआई भी एक महत्वपूर्ण कारक है।
आजकल, पीसीबी छवियों को बनाने में फोटो तकनीक को एक व्यावहारिक उपकरण के रूप में लेना क्योंकि ग्राहकों के पास छोटे, हल्के, उच्च घनत्व वाले पीसीबी की मांग है।
| विशिष्टता / मॉडल | डीपीएक्स230 |
| आवेदन | पीसीबी, एचडीआई, एफपीसी (आंतरिक परत, बाहरी परत, विरोधी वेल्डिंग) |
| संकल्प (बड़े पैमाने पर उत्पादन) | 30um |
| क्षमता | 30-40S@18"*24" |
| एक्सपोजर आकार | 610*710mm |
| पैनल मोटाई | 0.05 मिमी-3.5 मिमी |
| संरेखण मोड | यूवी-मार्क |
| संरेखण क्षमता | बाहरी परत ± 12um (आंतरिक परत ± 24um) |
| लाइन चौड़ाई सहिष्णुता | ± 10% |
| विचलन वृद्धि और कमी मोड | निश्चित वृद्धि और संकुचन, स्वचालित वृद्धि और संकुचन, अंतराल वृद्धि और संकुचन, विभाजन संरेखण |
| लेजर प्रकार | एलडी लेजर, 405 ± 5 एनएम |
| फाइल प्रारूप | गेरबर 274X；ODB++ |
| शक्ति | 380V तीन-चरण प्रत्यावर्ती धारा, 6.4kW, 50HZ, वोल्टेज उतार-चढ़ाव रेंज + 7% ~ -10% |
| स्थिति | पीली रोशनी वाला कमरा;तापमान 22 डिग्री सेल्सियस ± 1 डिग्री सेल्सियस;आर्द्रता 50% ± 5%;स्वच्छता स्तर 10000 और उससे अधिक; उपकरण के पास हिंसक कंपन से बचने के लिए कंपन आवश्यकताएं |
लेजर डायरेक्ट इमेजिंग (एलडीआई) कैसे काम करता है?
लेज़र डायरेक्ट इमेजिंग को फोटो-सेंसिटिव सतह के साथ एक पीसीबी की आवश्यकता होती है जो कंप्यूटर नियंत्रित लेज़र के नीचे स्थित हो।और फिर कंप्यूटर लेजर की रोशनी से बोर्ड पर छवि बना रहा है।एक कंप्यूटर बोर्ड की सतह को एक रेखापुंज छवि में स्कैन करता है, रेखापुंज छवि को पहले से लोड सीएडी या सीएएम डिज़ाइन फ़ाइल से मिलाता है जिसमें बोर्ड के लिए आवश्यक आवश्यक छवि के विनिर्देश शामिल होते हैं, लेजर का उपयोग सीधे बोर्ड पर छवि बनाने के लिए किया जाता है .
हमारे बारे में
हम विभिन्न पीसीबी लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधानों के एक अभिनव आपूर्तिकर्ता हैं।हमारा सिस्टम उत्पाद पोर्टफोलियो उच्च-मिश्रण और उभरते पीसीबी आला अनुप्रयोगों के लिए एलडीआई सिस्टम कॉन्फ़िगरेशन से लेकर बड़े पैमाने पर उत्पादन वातावरण के लिए पूरी तरह से स्वचालित एलडीआई सिस्टम समाधान तक है।
