| ब्रांड नाम: | GIS |
| मॉडल संख्या: | डीपीएक्स630एसएम |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable price |
| प्रसव का समय: | 20 कार्य दिवस |
लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधान पीसीबी सोल्डर मास्क
पीसीबी लेजर डायरेक्ट इमेजिंग (LDI)

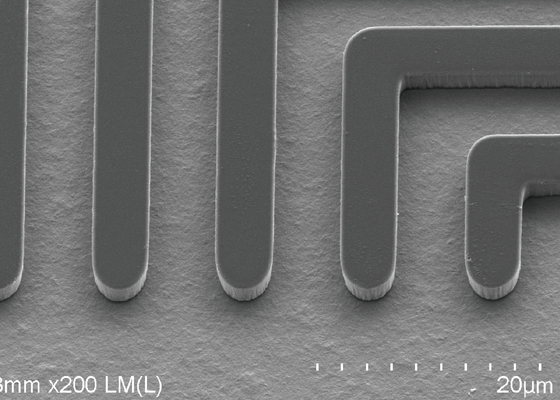

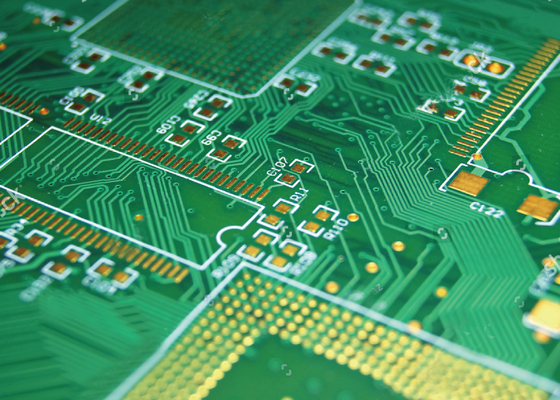

सर्किट बोर्ड बनाते समय, सर्किट के निशान को इमेजिंग प्रक्रिया के द्वारा परिभाषित किया जाता है।लेज़र डायरेक्ट इमेजिंग (एलडीआई) एक अत्यधिक केंद्रित लेजर बीम के साथ सीधे निशान को उजागर करता है, जो कि एनसी नियंत्रित होता है, एक फोटो टूल से गुजरने वाली बाढ़ की रोशनी के बजाय, एक लेजर बीम डिजिटल रूप से छवि बनाएगा।
लेजर डायरेक्ट इमेजिंग (एलडीआई) कैसे काम करता है?

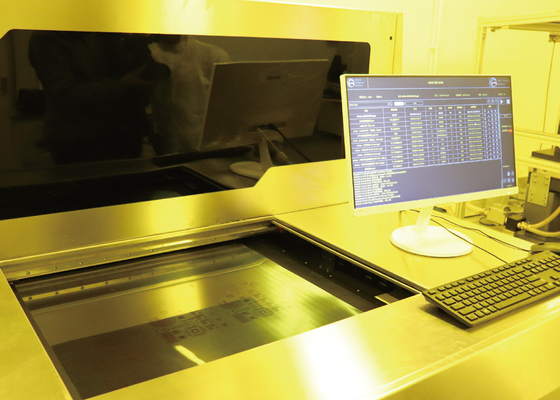

लेज़र डायरेक्ट इमेजिंग को फोटो-सेंसिटिव सतह के साथ एक पीसीबी की आवश्यकता होती है जो कंप्यूटर नियंत्रित लेज़र के नीचे स्थित हो।और फिर कंप्यूटर लेजर की रोशनी से बोर्ड पर छवि बना रहा है।एक कंप्यूटर बोर्ड की सतह को एक रेखापुंज छवि में स्कैन करता है, रेखापुंज छवि को पहले से लोड सीएडी या सीएएम डिज़ाइन फ़ाइल से मिलाता है जिसमें बोर्ड के लिए आवश्यक आवश्यक छवि के विनिर्देश शामिल होते हैं, लेजर का उपयोग सीधे बोर्ड पर छवि बनाने के लिए किया जाता है .
| विशिष्टता / मॉडल | डीपीएक्स230 |
| आवेदन | पीसीबी, एचडीआई, एफपीसी (आंतरिक परत, बाहरी परत, विरोधी वेल्डिंग) |
| संकल्प (बड़े पैमाने पर उत्पादन) | 30um |
| क्षमता | 30-40S@18"*24" |
| एक्सपोजर आकार | 610*710mm |
| पैनल मोटाई | 0.05 मिमी-3.5 मिमी |
| संरेखण मोड | यूवी-मार्क |
| संरेखण क्षमता | बाहरी परत ± 12um (आंतरिक परत ± 24um) |
| लाइन चौड़ाई सहिष्णुता | ± 10% |
| विचलन वृद्धि और कमी मोड | निश्चित वृद्धि और संकुचन, स्वचालित वृद्धि और संकुचन, अंतराल वृद्धि और संकुचन, विभाजन संरेखण |
| लेजर प्रकार | एलडी लेजर, 405 ± 5 एनएम |
| फाइल प्रारूप | गेरबर 274X；ODB++ |
| शक्ति | 380V तीन-चरण प्रत्यावर्ती धारा, 6.4kW, 50HZ, वोल्टेज उतार-चढ़ाव रेंज + 7% ~ -10% |

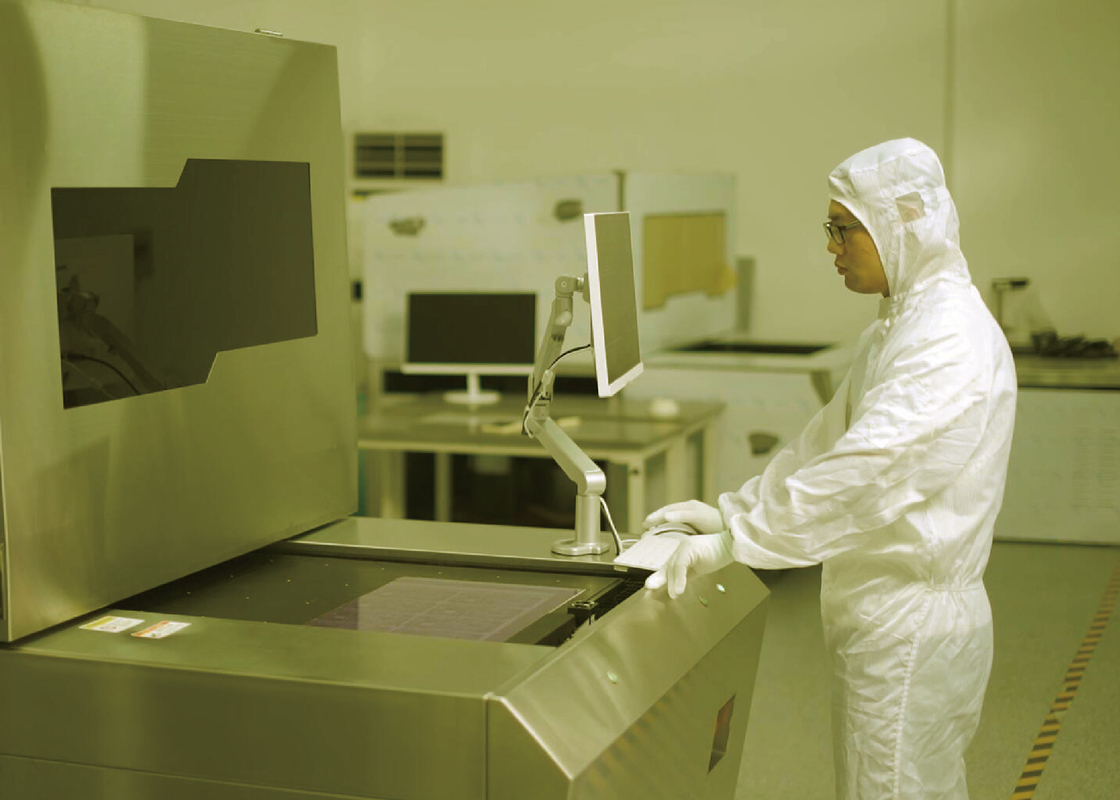

| स्थिति | पीली रोशनी वाला कमरा;तापमान 22 डिग्री सेल्सियस ± 1 डिग्री सेल्सियस;आर्द्रता 50% ± 5%;स्वच्छता स्तर 10000 और उससे अधिक; उपकरण के पास हिंसक कंपन से बचने के लिए कंपन आवश्यकताएं |
हमारे बारे में
हम विभिन्न पीसीबी लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधानों के एक अभिनव आपूर्तिकर्ता हैं।हमारा सिस्टम उत्पाद पोर्टफोलियो उच्च-मिश्रण और उभरते पीसीबी आला अनुप्रयोगों के लिए एलडीआई सिस्टम कॉन्फ़िगरेशन से लेकर बड़े पैमाने पर उत्पादन वातावरण के लिए पूरी तरह से स्वचालित एलडीआई सिस्टम समाधान तक है।
विडियो
|
|
