| ब्रांड नाम: | GIS |
| मॉडल संख्या: | डीपीएक्स230 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable price |
| प्रसव का समय: | 20 कार्य दिवस |
विभिन्न पीसीबी के लिए लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधान
एचडीआई पीसीबी की इंटरकनेक्शन जटिलता आज भी बढ़ रही है।मौजूदा प्रौद्योगिकियां ठीक लाइनों के लिए स्वीकार्य समाधान प्रदान करने में असमर्थ हैं।लेकिन लेजर डायरेक्ट इमेजिंग तकनीक को इस चुनौती का जवाब माना जाता है।
मुद्रित सर्किट बोर्ड (पीसीबी) निर्माण में, इमेजिंग प्रक्रिया वह है जो कॉपर सर्किट पैटर्न को परिभाषित करती है।जबकि पारंपरिक इमेजिंग प्रक्रिया सर्किट छवियों को स्थानांतरित करने के लिए एक फोटो-टूल और यूवी प्रकाश को अपनाती है, एलडीआई केवल एक कंप्यूटर-नियंत्रित, अत्यधिक केंद्रित, लेजर बीम का उपयोग करता है ताकि पीसीबी सीसीएल तांबे की परतों पर लेजर फोटोरेसिस्ट कवर के साथ सर्किट पैटर्न को सीधे परिभाषित किया जा सके।
लेजर डायरेक्ट इमेजिंग (एलडीआई) कैसे काम करता है?

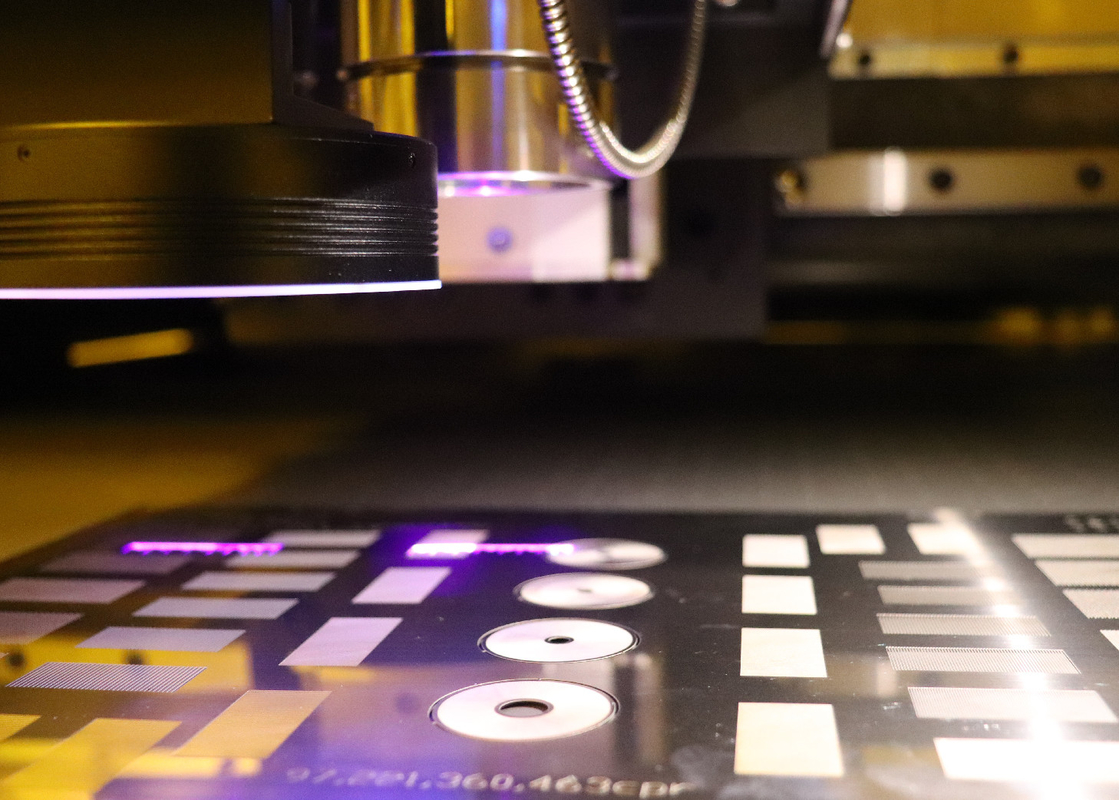

लेज़र डायरेक्ट इमेजिंग को फोटो-सेंसिटिव सतह के साथ एक पीसीबी की आवश्यकता होती है जो कंप्यूटर नियंत्रित लेज़र के नीचे स्थित हो।और फिर कंप्यूटर लेजर की रोशनी से बोर्ड पर छवि बना रहा है।एक कंप्यूटर बोर्ड की सतह को एक रेखापुंज छवि में स्कैन करता है, रेखापुंज छवि को पहले से लोड सीएडी या सीएएम डिज़ाइन फ़ाइल से मिलाता है जिसमें बोर्ड के लिए आवश्यक आवश्यक छवि के विनिर्देश शामिल होते हैं, लेजर का उपयोग सीधे बोर्ड पर छवि बनाने के लिए किया जाता है .
| विशिष्टता / मॉडल | डीपीएक्स230 |
| आवेदन | पीसीबी, एचडीआई, एफपीसी (आंतरिक परत, बाहरी परत, विरोधी वेल्डिंग) |
| संकल्प (बड़े पैमाने पर उत्पादन) | 30um |
| क्षमता | 30-40S@18"*24" |
| एक्सपोजर आकार | 610*710mm |
| पैनल मोटाई | 0.05 मिमी-3.5 मिमी |
| संरेखण मोड | यूवी-मार्क |
| संरेखण क्षमता | बाहरी परत ± 12um (आंतरिक परत ± 24um) |
| लाइन चौड़ाई सहिष्णुता | ± 10% |
| विचलन वृद्धि और कमी मोड | निश्चित वृद्धि और संकुचन, स्वचालित वृद्धि और संकुचन, अंतराल वृद्धि और संकुचन, विभाजन संरेखण |
| लेजर प्रकार | एलडी लेजर, 405 ± 5 एनएम |
| फाइल प्रारूप | गेरबर 274X；ODB++ |
| शक्ति | 380V तीन-चरण प्रत्यावर्ती धारा, 6.4kW, 50HZ, वोल्टेज उतार-चढ़ाव रेंज + 7% ~ -10% |
| स्थिति | पीली रोशनी वाला कमरा;तापमान 22 डिग्री सेल्सियस ± 1 डिग्री सेल्सियस;आर्द्रता 50% ± 5%;स्वच्छता स्तर 10000 और उससे अधिक; उपकरण के पास हिंसक कंपन से बचने के लिए कंपन आवश्यकताएं |
हमारे बारे में
हम विभिन्न पीसीबी लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधानों के एक अभिनव आपूर्तिकर्ता हैं।हमारा सिस्टम उत्पाद पोर्टफोलियो उच्च-मिश्रण और उभरते पीसीबी आला अनुप्रयोगों के लिए एलडीआई सिस्टम कॉन्फ़िगरेशन से लेकर बड़े पैमाने पर उत्पादन वातावरण के लिए पूरी तरह से स्वचालित एलडीआई सिस्टम समाधान तक है।
विडियो
विडियो
|
|
