| ब्रांड नाम: | GIS |
| मॉडल संख्या: | सीटीएस300 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable price |
| प्रसव का समय: | 20 कार्य दिवस |

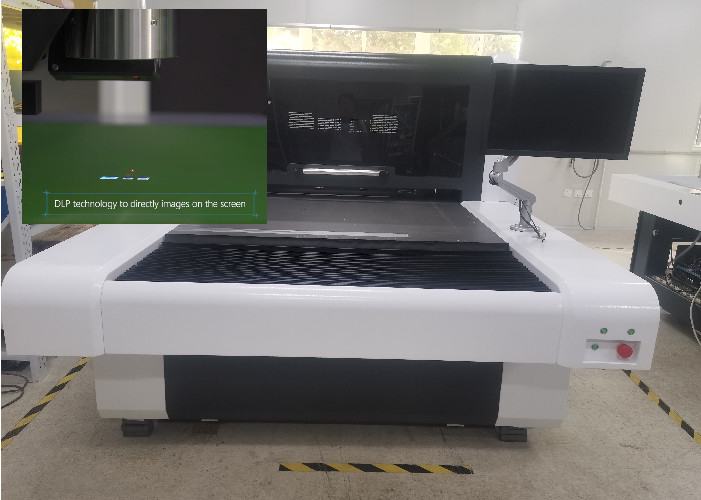

कंप्यूटर से स्क्रीन एक्सपोज़िंग मशीन 2540DPI 1200 मिमी * 1300 मिमी स्वचालित समायोजन
कंप्यूटर से स्क्रीन (सीटीएस)

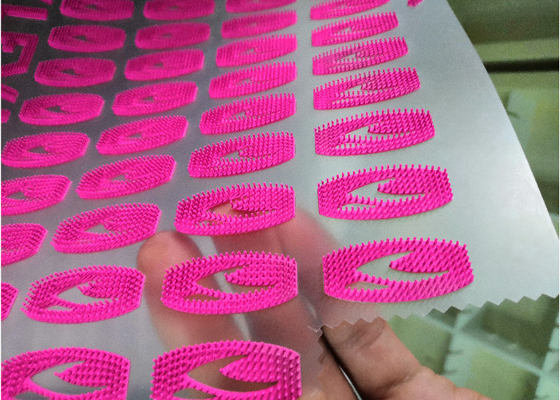

सीटीएस लेजर डायरेक्ट प्लेट बनाने की मशीन सीधे कंप्यूटर डेटा फ़ाइलों को पढ़ने और उन्हें छवियों में परिवर्तित करने के लिए है, और फिर उन्हें लेजर प्रोजेक्शन द्वारा स्क्रीन पर एक्सपोज़ और इमेज करना है।इस तरह की इमेजिंग स्क्रीन टेक्सटाइल प्रिंटिंग के लिए उपयुक्त है, और यह decals, पैकेजिंग, PCB, ग्लास कवर पर 3C प्रिंटिंग आदि के लिए भी उपयुक्त है।
स्क्रीन पर सीटीएस का एक्सपोजर रेजोल्यूशन (1270डीपीआई) या 2540डीपीआई, स्क्रीन 133 लाइन।प्लेट बनाने की दक्षता में सुधार होता है,
1 वर्ग मीटर की स्क्रीन को उजागर करने में केवल 3 मिनट लगते हैं।सटीक एक्सपोजर संरेखण मुद्रण तैयारी समय बचाता है और श्रम को कम करता है
कम लागत।क्योंकि किसी फिल्म की आवश्यकता नहीं है, यह फिल्म को अस्थिरता को कम करने और कम करने और गुणवत्ता की समस्या पैदा करने से रोकता है।वहीं फिल्म की कीमत ज्यादा होती है जिससे काफी खर्च बचता है।सीटीएस लेजर डायरेक्ट प्लेट मेकिंग पारंपरिक वर्क एक्सपोजर प्रक्रिया के तीन चरणों को सीटीएस कार्य प्रक्रिया के एक चरण में तेजी से प्लेट बनाने के उद्देश्य को प्राप्त करने के लिए छोटा करता है।
स्वचालित विस्तार और सिकुड़न क्या है?
स्क्रीन के साथ प्रिंटिंग पेपर के विशेष प्रभाव को देखते हुए, प्रिंटिंग पेपर के बाद विरूपण के कारण प्रिंटिंग डाउन के लिए पारंपरिक फिल्मों को संपादित करने की आवश्यकता होती है, जिसके परिणामस्वरूप मैन्युअल काम बर्बाद होता है और सटीक नुकसान होता है।सीटीएस300-एआई पेपर डेटा कैप्चर करने के लिए सीसीडी औद्योगिक कैमरे का उपयोग करता है, शक्तिशाली कंप्यूटिंग क्षमता के माध्यम से पेपर विरूपण डेटा की गणना करता है जबकि पेपर विरूपण डेटा के अनुसार ग्राफ को स्वचालित रूप से विस्तारित और छोटा करता है, ताकि स्क्रीन पर ग्राफ विकृत पेपर को सटीक रूप से संरेखित कर सके, जिससे समाप्त हो जाए फिल्म के संपादन का संकट
|
विशिष्टता / मॉडल |
सीटीएस300 |
|
अधिकतम स्क्रीन आकार (मिमी) |
1200x1300 |
|
न्यूनतम स्क्रीन आकार (मिमी) |
400x400 |
|
अधिकतम एक्सपोजर आकार (मिमी) |
1100x1250 |
|
स्क्रीन फ्रेम मोटाई (बस्पोक सेवा उपलब्ध है) |
25-45 मिमी |
|
इमेजिंग सिस्टम |
डीएमडी डीएलपी प्रौद्योगिकी |
|
इमल्शन मोटाई (ईओएम) |
विलायक प्रतिरोधी इमल्शन 3μm-150μm, पानी प्रतिरोधी इमल्शन 3μm- 350μm |
|
संसर्ग का समय |
120-240s/ , #350 पीला जाल |
|
संकल्प |
2540डीपीआई (वैकल्पिक) |
|
रेखापुंज |
133एलपीआई |
|
फोकस सिस्टम |
फिक्स्ड फोकसिंग |
|
फाइल प्रारूप |
1_बिट टिफ इत्यादि। |
|
लेजर प्रकार |
यूवी लेजर, तरंग दैर्ध्य 405 ± 5 एनएम |
|
लेजर शक्ति |
20W / 25W (वैकल्पिक) |
|
उपकरण का आकार (मिमी) |
3270x1900x1600 |
|
उपकरण शुद्ध वजन |
2600KG |
|
शर्तेँ |
सफाई के साथ पीला रोशनी वाला कमरा कक्षा 10000, तापमान 22 ± 2 डिग्री सेल्सियस, 40-70% सापेक्षिक आर्द्रता (कोई संक्षेपण नहीं) |
|
शक्ति |
एकल चरण 220v, 50/60HZ, 4KW, गैस 1L/मिनट |
*निर्दिष्टीकरण मे परिवर्तन सूचना के बिना कर दिया जा सकता है
सीटीएस लाभ
उच्चा परिशुद्धि:
रेज़ोल्यूशन 1270डीपीआई या 2540डीपीआई, रास्टर 133एलपीआई/डीपीआई (हाफटोन प्रिंटिंग) के साथ
उच्च दक्षता:
स्क्रीन साइज 1000mm*1000mm पर एक्सपोजर खत्म करने के लिए 3 मिनट।सटीक एक्सपोजर संरेखण और लोबोर कमी से बहुत समय बचाया जाता है क्योंकि स्टैंसिल बनाने की क्षमता में काफी सुधार हुआ है।
कम लागत:
फिल्म सकारात्मक का उन्मूलन।लिथो फिल्म तेजी से महंगी होती जा रही है और निर्माताओं की संख्या तेजी से घट रही है।पारंपरिक प्रक्रिया से 5 प्रक्रियाओं को बदलने के लिए सीटीएस डिजिटल स्क्रीन बनाने की 1 प्रक्रिया
उच्च उपकरण गुणवत्ता:
जीआईएस औद्योगिक-ग्रेड 405-नैनोमीटर युग्मित लेजर और हमारे ऑप्टिकल मॉड्यूल का संयोजन बाजार पर एकमात्र उत्पाद है जो 50% लेजर उपयोग तक पहुंच सकता है, जो ग्राहकों की उपयोग लागत को बहुत बचा सकता है।इसके अलावा, महंगे धातु के हलाइड बल्बों के विपरीत, जिन्हें हर दो साल में बदलने की आवश्यकता होती है, सीटीएस के लेजर प्रकाश स्रोत का उपयोग 10,000 घंटे तक किया जा सकता है।CTS कंप्यूटर-टू-स्क्रीन इमेजिंग और एक्सपोज़र सिस्टम में एक कंप्यूटर, एक मॉनिटर और HQ RIP का मालिकाना सॉफ़्टवेयर शामिल है।
हमारे बारे में

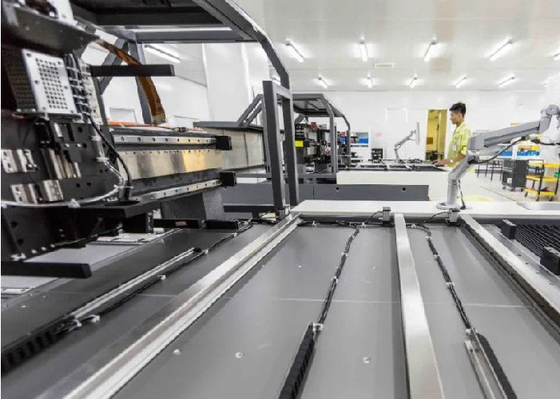

जीआईएस टेक इंक. ने फेंग्ज़ियान काउंटी, ज़ुझाउ में एक विनिर्माण और अनुसंधान एवं विकास आधार स्थापित किया है, जिसमें 20,000 वर्ग मीटर का क्षेत्र शामिल है, जिसमें 1000 वर्ग मीटर स्वच्छ कार्यशालाएं शामिल हैं।सूज़ौ में इसके आर एंड डी और बिक्री के बाद केंद्र हैं, जो 2,000 वर्ग मीटर के क्षेत्र को कवर करते हैं, जिसमें 30 आर एंड डी लोगों की एक कोर टीम है, और इसे 60 लोगों तक विस्तारित करने की योजना है।उत्पादों में ऑप्टिकल, मैकेनिकल, इलेक्ट्रिकल सिस्टम, सॉफ्टवेयर और स्पोर्ट्स सिस्टम शामिल हैं।तकनीकी बल को जापान और जर्मनी के विशेषज्ञों की एक टीम द्वारा दृढ़ता से समर्थन दिया जाता है, जिसमें एक तकनीकी टीम ऑप्टिक्स, मैकेनिक्स, इलेक्ट्रॉनिक्स, सॉफ्टवेयर इत्यादि जैसे उच्च अंत प्रतिभाओं के साथ-साथ पूर्ण उत्पादन सुविधाएं और संबंधित उपकरण शामिल करती है।
