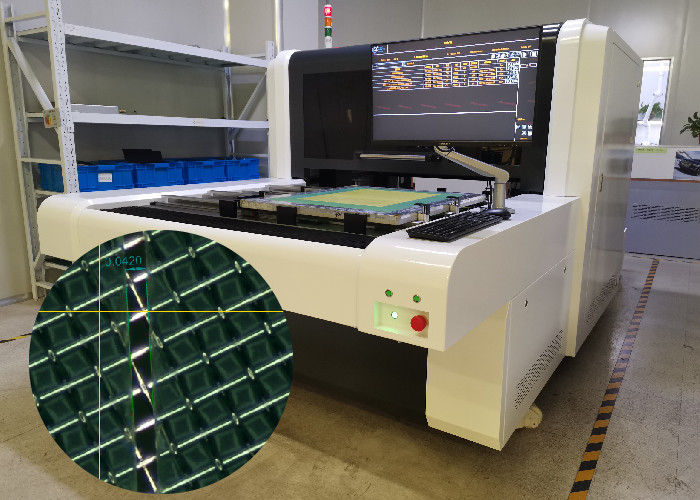

पीसीबी के लिए कंप्यूटर टू स्क्रीन सीटीएस लेजर डायरेक्ट एक्सपोजर मशीन

कंप्यूटर से स्क्रीन (सीटीएस)

सीटीएस एक कंप्यूटर-टू-स्क्रीन (सीटीएस) इमेजिंग और एक्सपोजर सिस्टम (चीनी, जापानी, कोरियाई, ईयू पेटेंट) है।कुछ रेयान स्क्रीन एक्सपोज़्ड और इमेज की गई हैं।यह कुछ ग्राफिक्स अनुप्रयोगों के लिए भी उपयुक्त है।

सीटीएस लाभ

उच्चा परिशुद्धि:

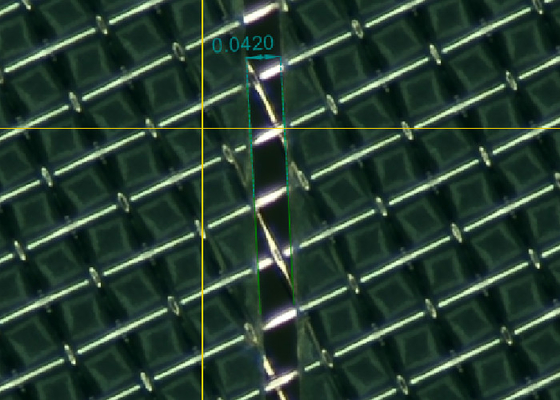

रेज़ोल्यूशन 1270डीपीआई या 2540डीपीआई, रास्टर 133एलपीआई/डीपीआई (हाफटोन प्रिंटिंग) के साथ

उच्च दक्षता:
स्क्रीन साइज 1000mm*1000mm पर एक्सपोजर खत्म करने के लिए 3 मिनट।सटीक एक्सपोजर संरेखण और लोबोर कमी से बहुत समय बचाया जाता है क्योंकि स्टैंसिल बनाने की क्षमता में काफी सुधार हुआ है।

कम लागत:
फिल्म सकारात्मक का उन्मूलन।लिथो फिल्म तेजी से महंगी होती जा रही है और निर्माताओं की संख्या तेजी से घट रही है।पारंपरिक प्रक्रिया से 5 प्रक्रियाओं को बदलने के लिए सीटीएस डिजिटल स्क्रीन बनाने की 1 प्रक्रिया

उच्च उपकरण गुणवत्ता:

जीआईएस औद्योगिक-ग्रेड 405-नैनोमीटर युग्मित लेजर और हमारे ऑप्टिकल मॉड्यूल का संयोजन बाजार पर एकमात्र उत्पाद है जो 50% लेजर उपयोग तक पहुंच सकता है, जो ग्राहकों की उपयोग लागत को बहुत बचा सकता है।इसके अलावा, महंगे धातु के हलाइड बल्बों के विपरीत, जिन्हें हर दो साल में बदलने की आवश्यकता होती है, सीटीएस के लेजर प्रकाश स्रोत का उपयोग 10,000 घंटे तक किया जा सकता है।CTS कंप्यूटर-टू-स्क्रीन इमेजिंग और एक्सपोज़र सिस्टम में एक कंप्यूटर, एक मॉनिटर और HQ RIP का मालिकाना सॉफ़्टवेयर शामिल है।

• विशिष्टता / मॉडल	सीटीएस300
  अधिकतम स्क्रीन आकार (मिमी)	1200x1300
  न्यूनतम स्क्रीन आकार (मिमी)	400x400
  अधिकतम एक्सपोजर आकार (मिमी)	1100x1250
  स्क्रीन फ्रेम मोटाई (बस्पोक सेवा उपलब्ध है)	25-45 मिमी
  इमेजिंग सिस्टम	डीएमडी डीएलपी प्रौद्योगिकी
  इमल्शन मोटाई (ईओएम)	विलायक प्रतिरोधी इमल्शन 3μm-150μm, पानी प्रतिरोधी इमल्शन 3μm- 350μm
  संसर्ग का समय	120-240s/ , #350 पीला जाल
  संकल्प	2540डीपीआई (वैकल्पिक)
  रेखापुंज	133एलपीआई
  फोकस सिस्टम	फिक्स्ड फोकसिंग
  फाइल प्रारूप	1_बिट टिफ इत्यादि।
  लेजर प्रकार	यूवी लेजर, तरंग दैर्ध्य 405 ± 5 एनएम
  लेजर शक्ति	20W / 25W (वैकल्पिक)

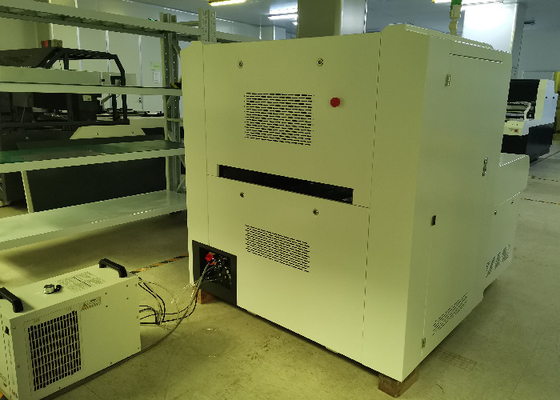

  उपकरण का आकार (मिमी)	3270x1900x1600
  उपकरण शुद्ध वजन	2600KG
  शर्तेँ	सफाई के साथ पीला रोशनी वाला कमरा कक्षा 10000, तापमान 22 ± 2 डिग्री सेल्सियस, 40-70% सापेक्षिक आर्द्रता (कोई संक्षेपण नहीं)
  शक्ति	एकल चरण 220v, 50/60HZ, 4KW, गैस 1L/मिनट
