| ब्रांड नाम: | GIS |
| मॉडल संख्या: | आरटीआर315 |
| एमओक्यू: | 1 सेट |
| कीमत: | negotiable price |
| प्रसव का समय: | 20 कार्य दिवस |

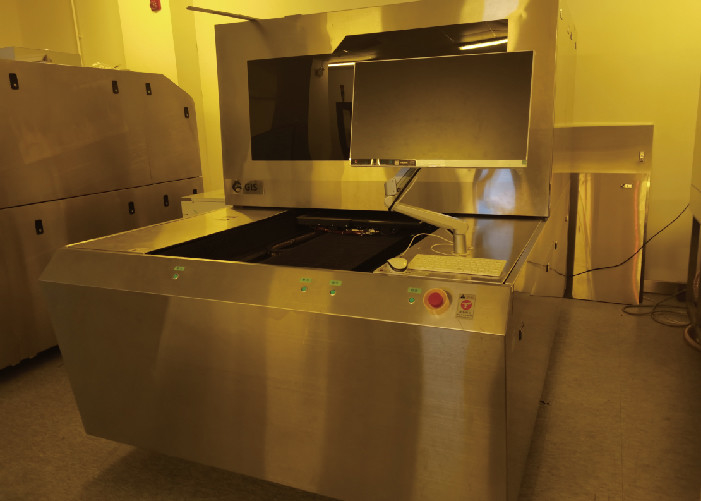

लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधान एलडीआई फ्लेक्सिबल बोर्ड
एलडीआई का तकनीकी प्रतिस्थापन
इसमें कोई संदेह नहीं है कि लेजर डायरेक्ट इमेजिंग (एलडीआई) तकनीक के शुरुआती अपनाने वाले आमतौर पर तेज चक्र, प्रोटोटाइप या उच्च क्षमता वाले पीसीबी निर्माता होते हैं जिन्हें तेजी से और सटीक प्रोटोटाइप तैयार करने की आवश्यकता होती है।
ये शुरुआती प्रत्यक्ष इमेजिंग (एलडीआई) मॉडल इन पीसीबी निर्माताओं की जरूरतों को पूरी तरह से पूरा करते हैं - उच्च स्तर की लचीलापन और सटीकता प्रदान करते हुए समय और मुखौटा फिल्म लागत की बचत करते हैं।
बड़े पैमाने पर पीसीबी उत्पादन निर्माताओं ने एलडीआई तकनीक को नहीं अपनाया, मुख्यतः क्योंकि एलडीआई प्रणाली बहुत धीमी थी और मोबाइल को समायोजित करने की संचालन लागत बहुत अधिक थी।हालांकि, नवीनतम तकनीकी विकास ने स्थिति को बदल दिया है।आज, अधिक से अधिक बड़े पैमाने पर पीसीबी उत्पादन निर्माता इमेजिंग समाधान के लिए एलडीआई का उपयोग करते हैं।
लेजर डायरेक्ट इमेजिंग (एलडीआई) कैसे काम करता है?

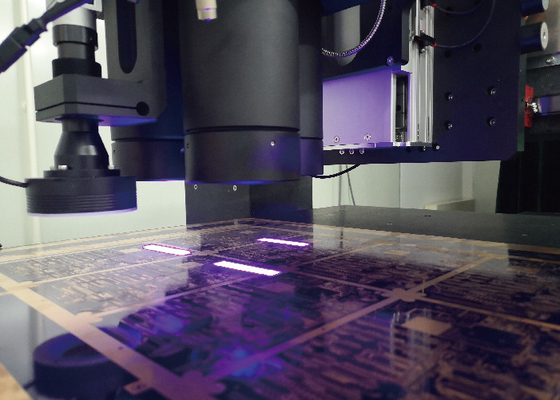

लेज़र डायरेक्ट इमेजिंग को फोटो-सेंसिटिव सतह के साथ एक पीसीबी की आवश्यकता होती है जो कंप्यूटर नियंत्रित लेज़र के नीचे स्थित हो।और फिर कंप्यूटर लेजर की रोशनी से बोर्ड पर छवि बना रहा है।एक कंप्यूटर बोर्ड की सतह को एक रेखापुंज छवि में स्कैन करता है, रेखापुंज छवि को पहले से लोड सीएडी या सीएएम डिज़ाइन फ़ाइल से मिलाता है जिसमें बोर्ड के लिए आवश्यक आवश्यक छवि के विनिर्देश शामिल होते हैं, लेजर का उपयोग सीधे बोर्ड पर छवि बनाने के लिए किया जाता है .
| विशिष्टता / मॉडल | आरटीआर315 |

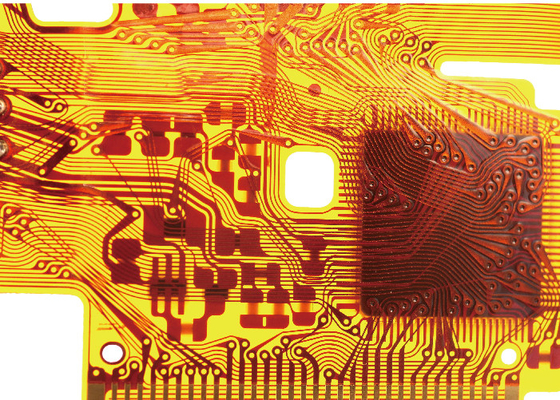

| आवेदन | पीसीबी, एचडीआई, एफपीसी (आंतरिक परत, बाहरी परत, विरोधी वेल्डिंग) |

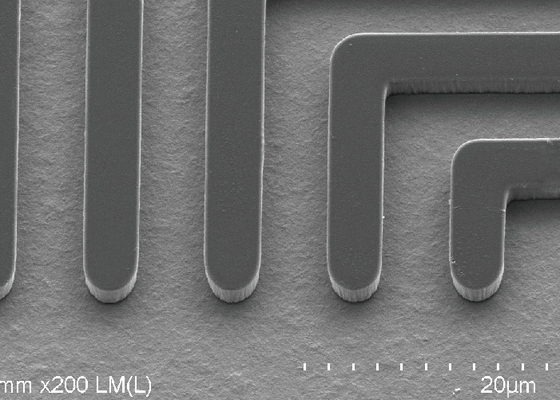

| संकल्प (बड़े पैमाने पर उत्पादन) | 15um |
| क्षमता | 12एस@18"*24" |
| एक्सपोजर आकार | 260*800mm |
| पैनल मोटाई | 0.05 मिमी-3.5 मिमी |
| संरेखण मोड | यूवी-मार्क |
| संरेखण क्षमता | बाहरी परत ± 12um (आंतरिक परत ± 24um) |
| लाइन चौड़ाई सहिष्णुता | ± 10% |
| विचलन वृद्धि और कमी मोड | निश्चित वृद्धि और संकुचन, स्वचालित वृद्धि और संकुचन, अंतराल वृद्धि और संकुचन, विभाजन संरेखण |
| लेजर प्रकार | एलडी लेजर, 405 ± 5 एनएम |
| फाइल प्रारूप | गेरबर 274X；ODB++ |
| शक्ति | 380V तीन-चरण प्रत्यावर्ती धारा, 6.4kW, 50HZ, वोल्टेज उतार-चढ़ाव रेंज + 7% ~ -10% |
| स्थिति | पीली रोशनी वाला कमरा;तापमान 22 डिग्री सेल्सियस ± 1 डिग्री सेल्सियस;आर्द्रता 50% ± 5%;स्वच्छता स्तर 10000 और उससे अधिक; उपकरण के पास हिंसक कंपन से बचने के लिए कंपन आवश्यकताएं |
हमारे बारे में
हम विभिन्न पीसीबी लेजर डायरेक्ट इमेजिंग (एलडीआई) सिस्टम समाधानों के एक अभिनव आपूर्तिकर्ता हैं।हमारा सिस्टम उत्पाद पोर्टफोलियो उच्च-मिश्रण और उभरते पीसीबी आला अनुप्रयोगों के लिए एलडीआई सिस्टम कॉन्फ़िगरेशन से लेकर बड़े पैमाने पर उत्पादन वातावरण के लिए पूरी तरह से स्वचालित एलडीआई सिस्टम समाधान तक है।
|
|
